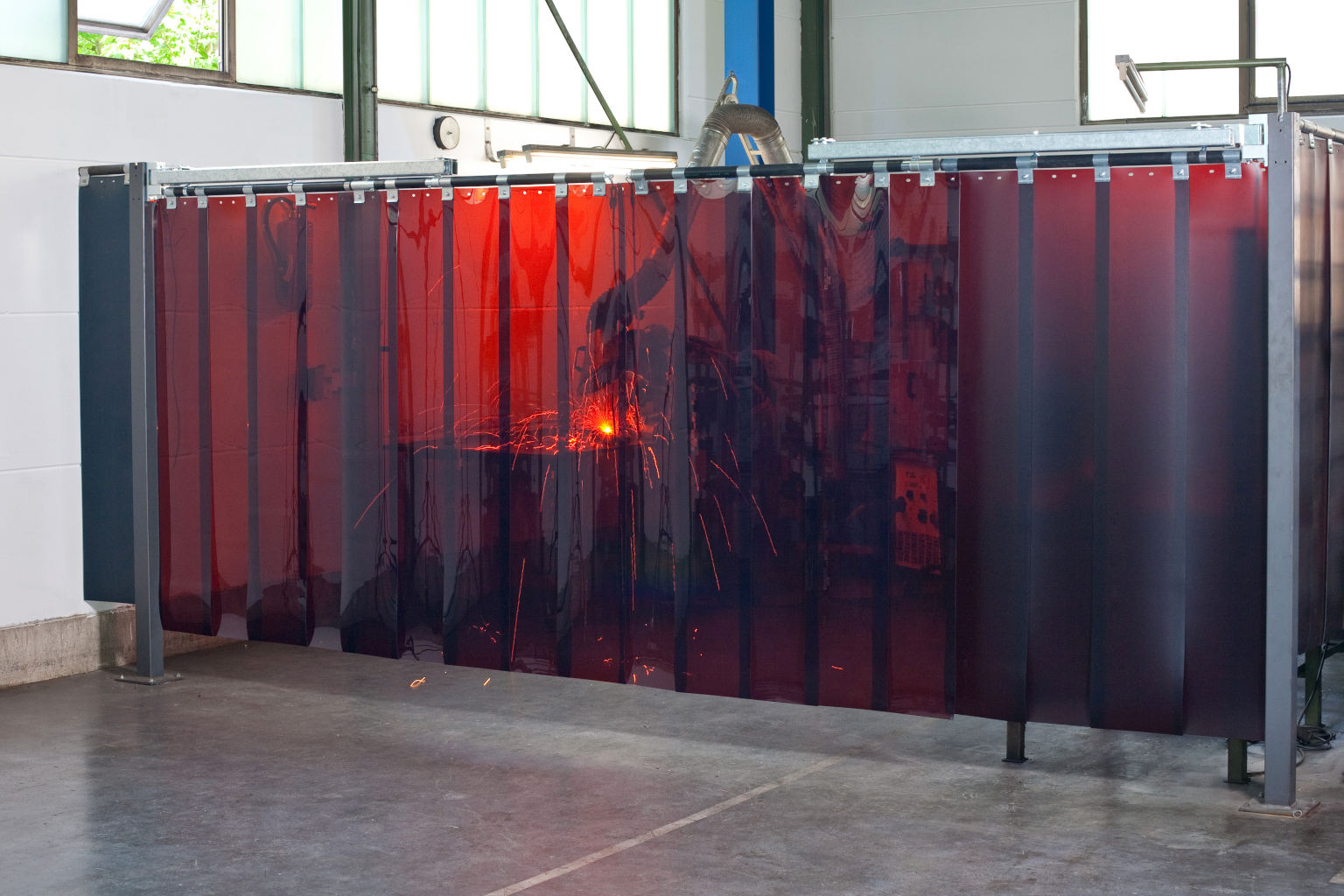

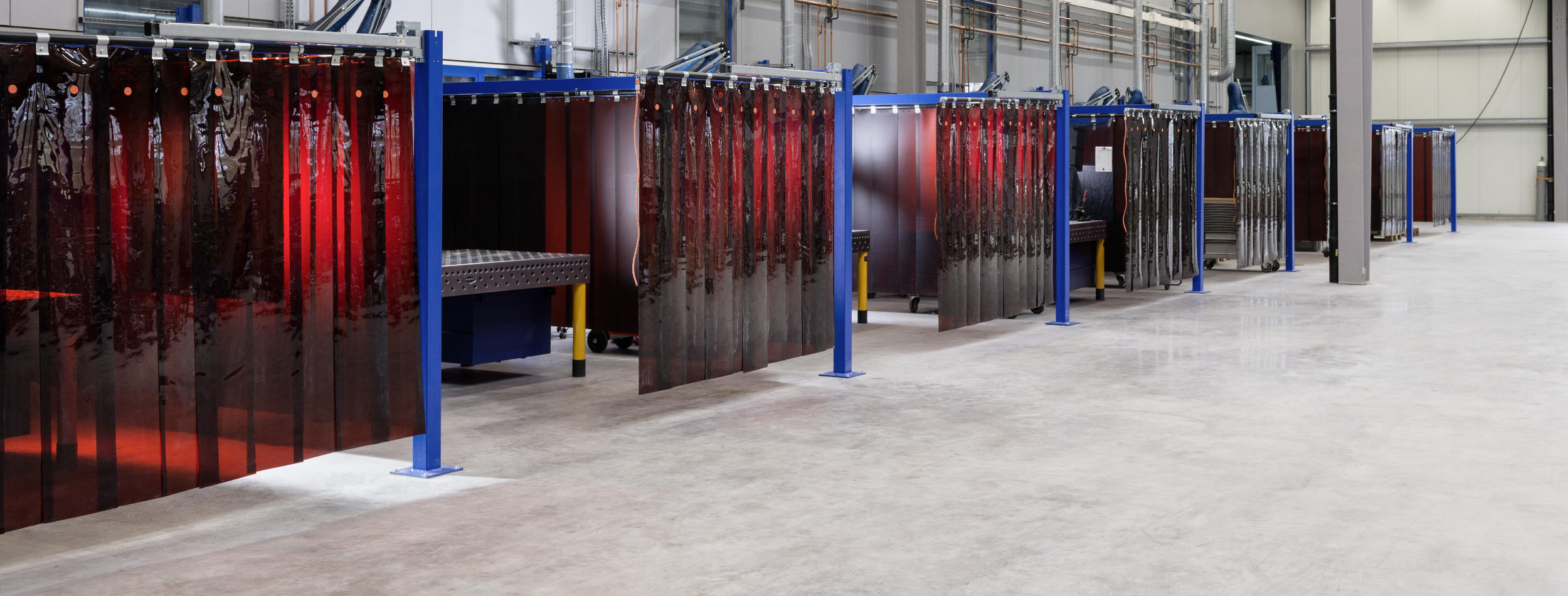

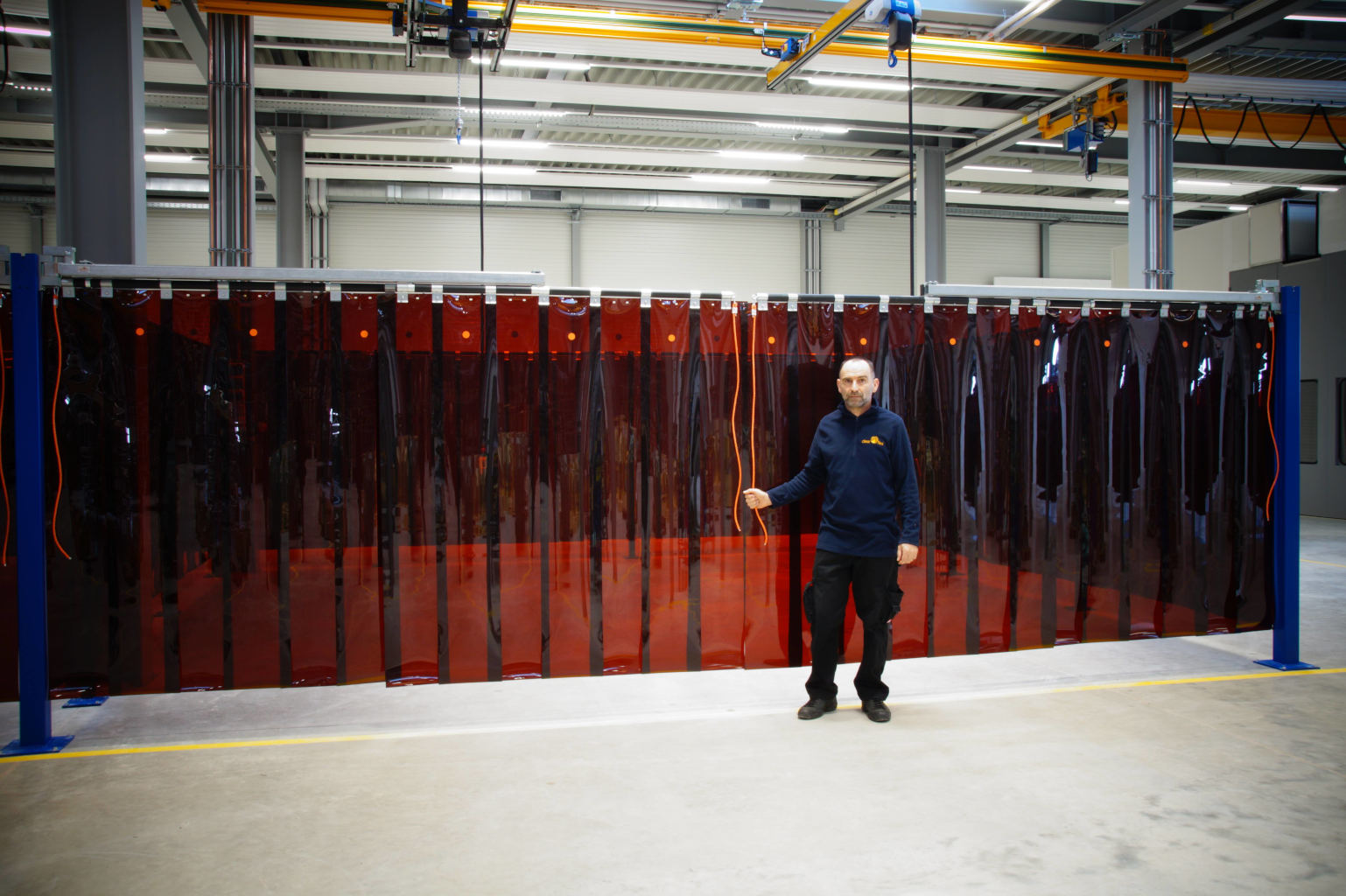

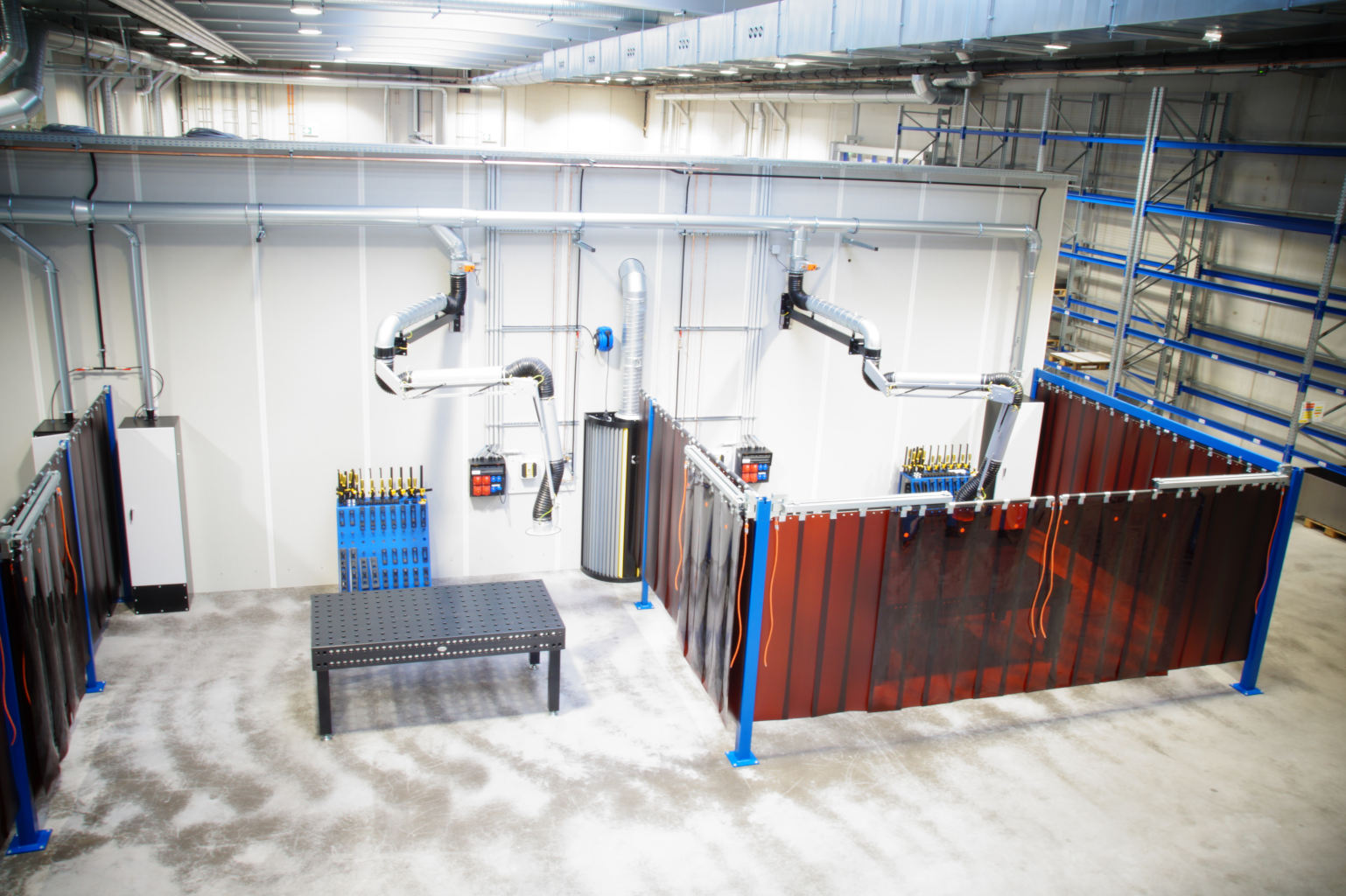

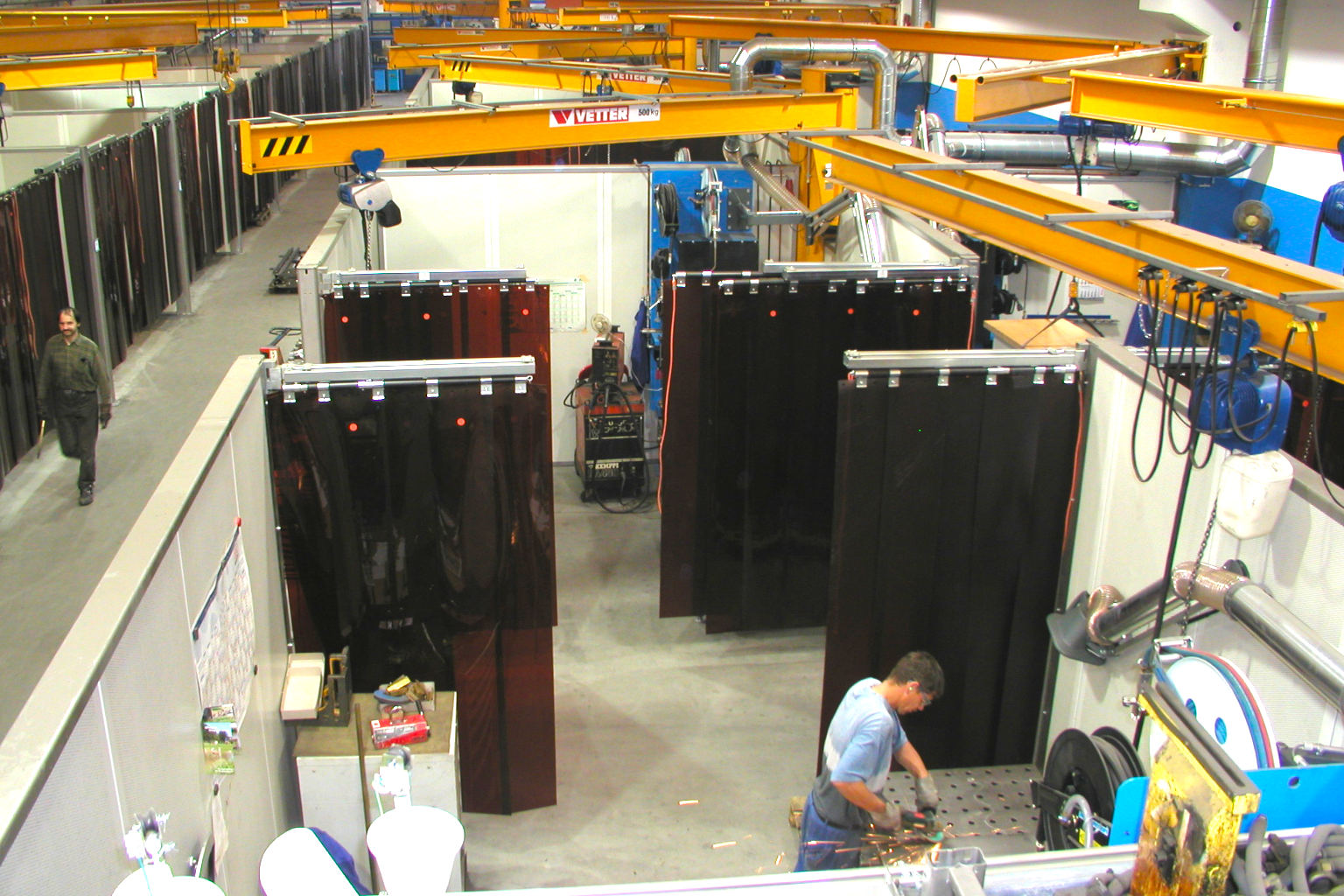

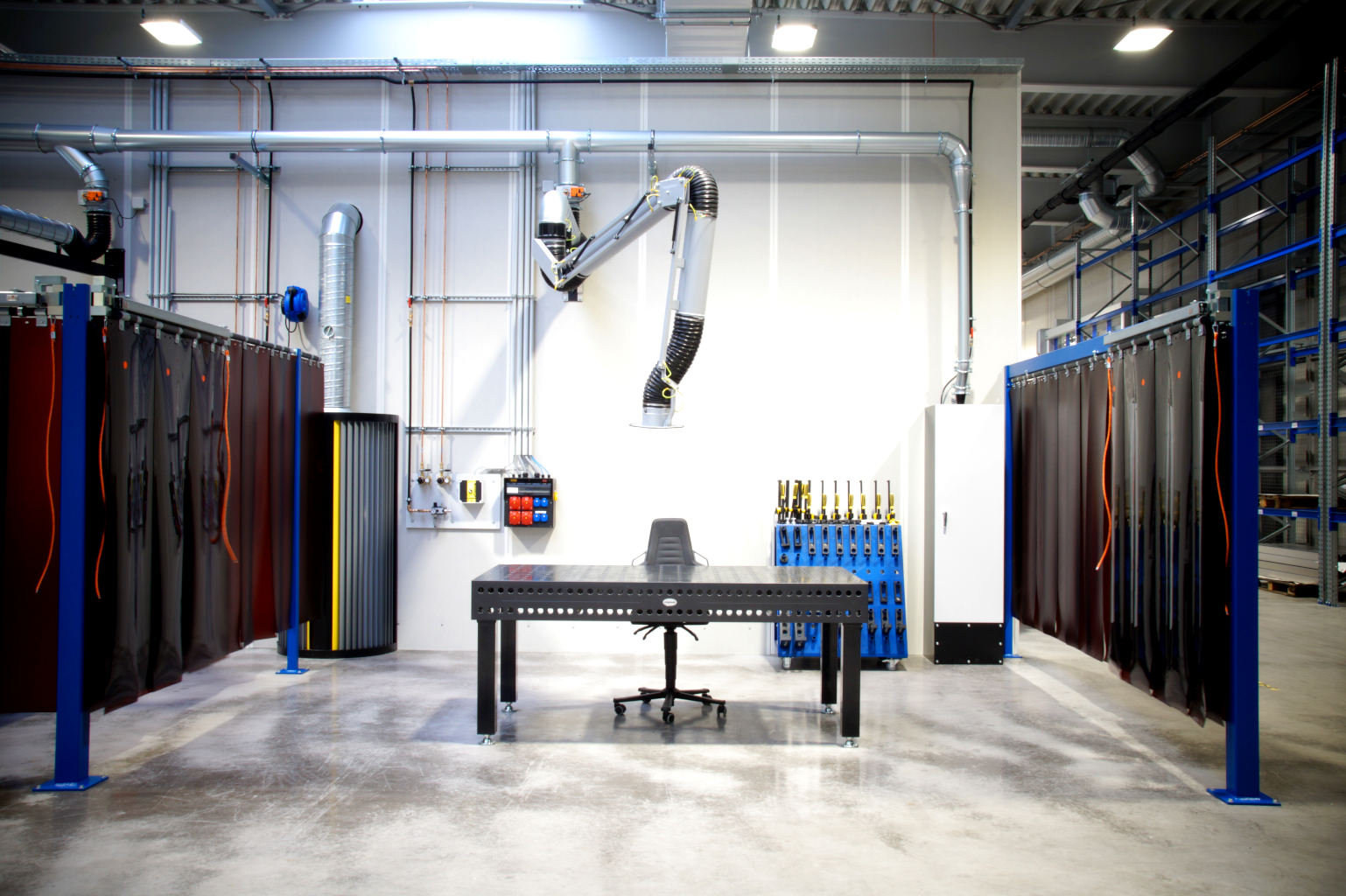

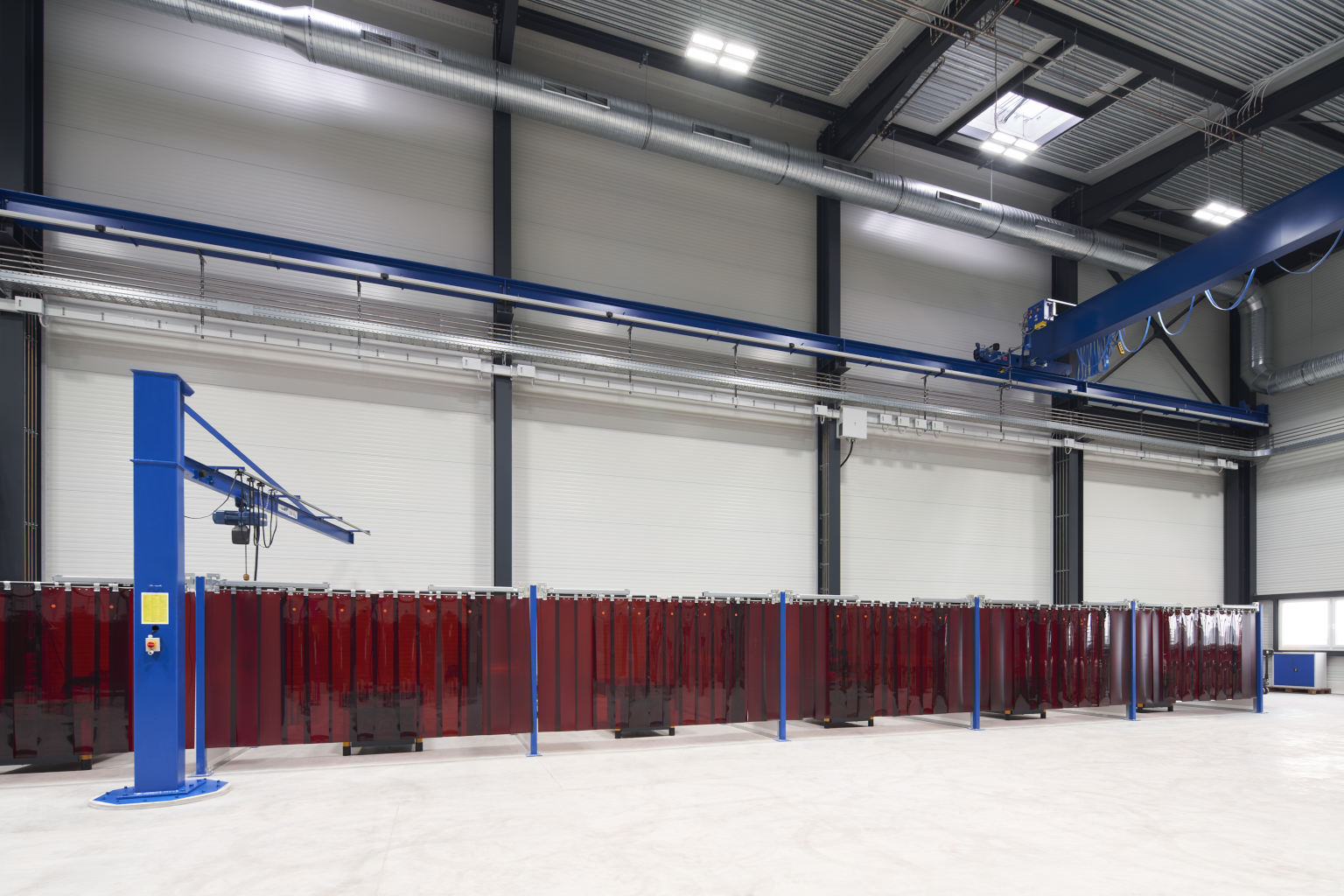

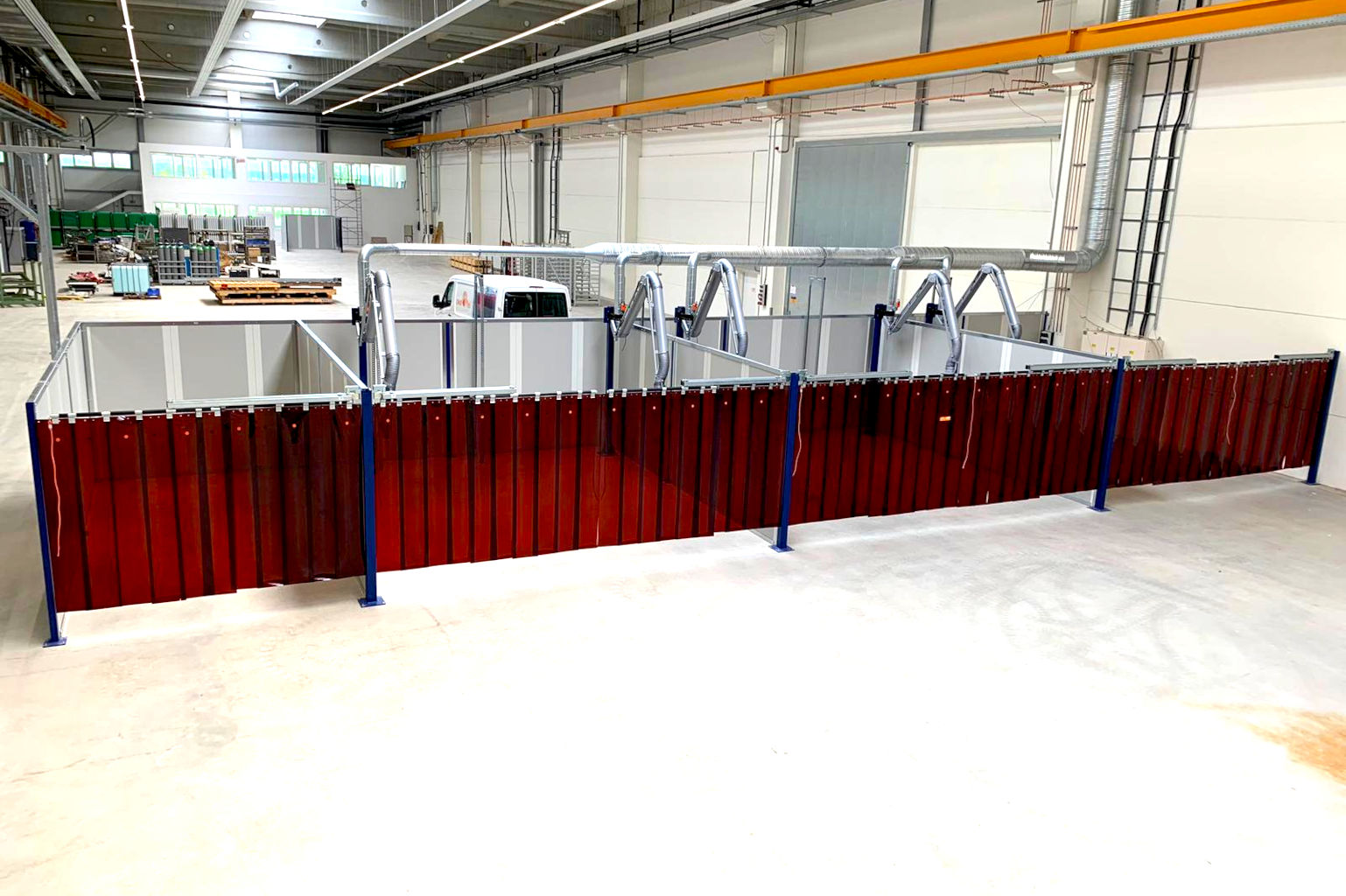

Teleskopierbare Schwenkarme Typ AC

bieten eine platzsparende, flexible und sichere Lösung für Schweißarbeitsplätze. Die Zugänglichkeit zu Schweißerschutzkabinen wird deutlich erleichtert und damit die Sicherheit und Produktivität erhöht. Unsere modularen Schweißschutzsysteme können im Baukastensystem miteinander kombiniert werden.

Vorteile auf einen Blick

Technische Eigenschaften:

Funktion:
- Schwenkbar (2 x 90°) mit Arretierung in Mittelstellung
- Teleskopierbar mit Arretierung in Endlagen
Breite:
- 1-flügelig: 1.540 mm bis 3.540 mm
- 2-flügelig: 3.030 mm bis 7.030 mm
Schweißerschutzvorhänge:
- clear-flex Schweißerschutzlamellen sind geprüft und zugelassen nach EN ISO 25980
- Beidseitig mattiert oder glatt
- Gerundete Kanten, cadmium- und silikonfrei
- Lamellen-Überlappung: 50 mm, Teil-Überlappung (33%)
Technische Merkmale:
- Höheneinstellung zur horizontalen Ausrichtung
- XL-Vollmaterialverstärkung im oberen Bereich

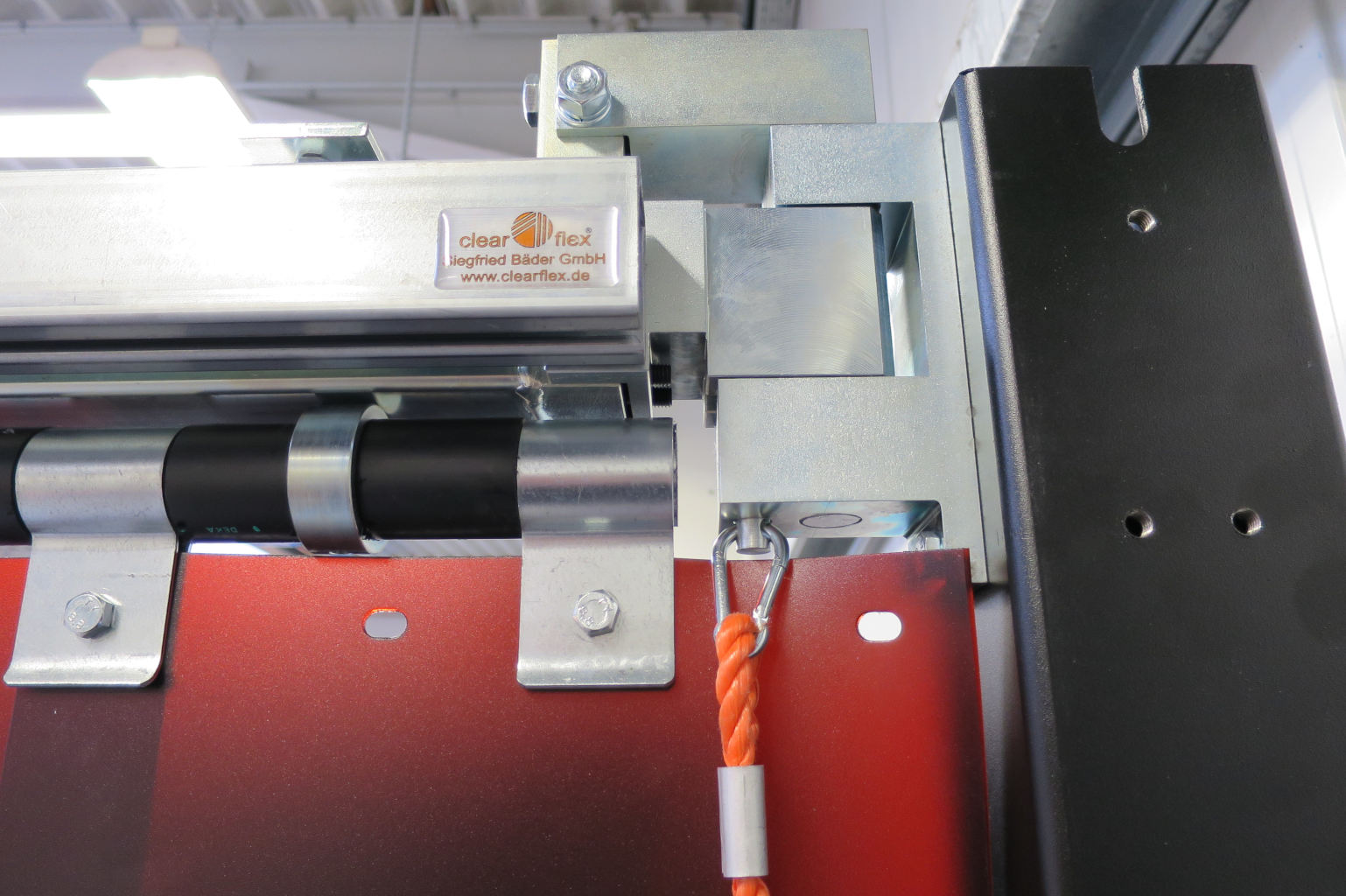

- Stahllaufrollen (Ø 45 mm), kugelgelagert, öl- und staubdicht gekapselt (wartungsfrei)
- Schwenkachse mit Gleitführungsbuchsen für leichtgängiges Handling

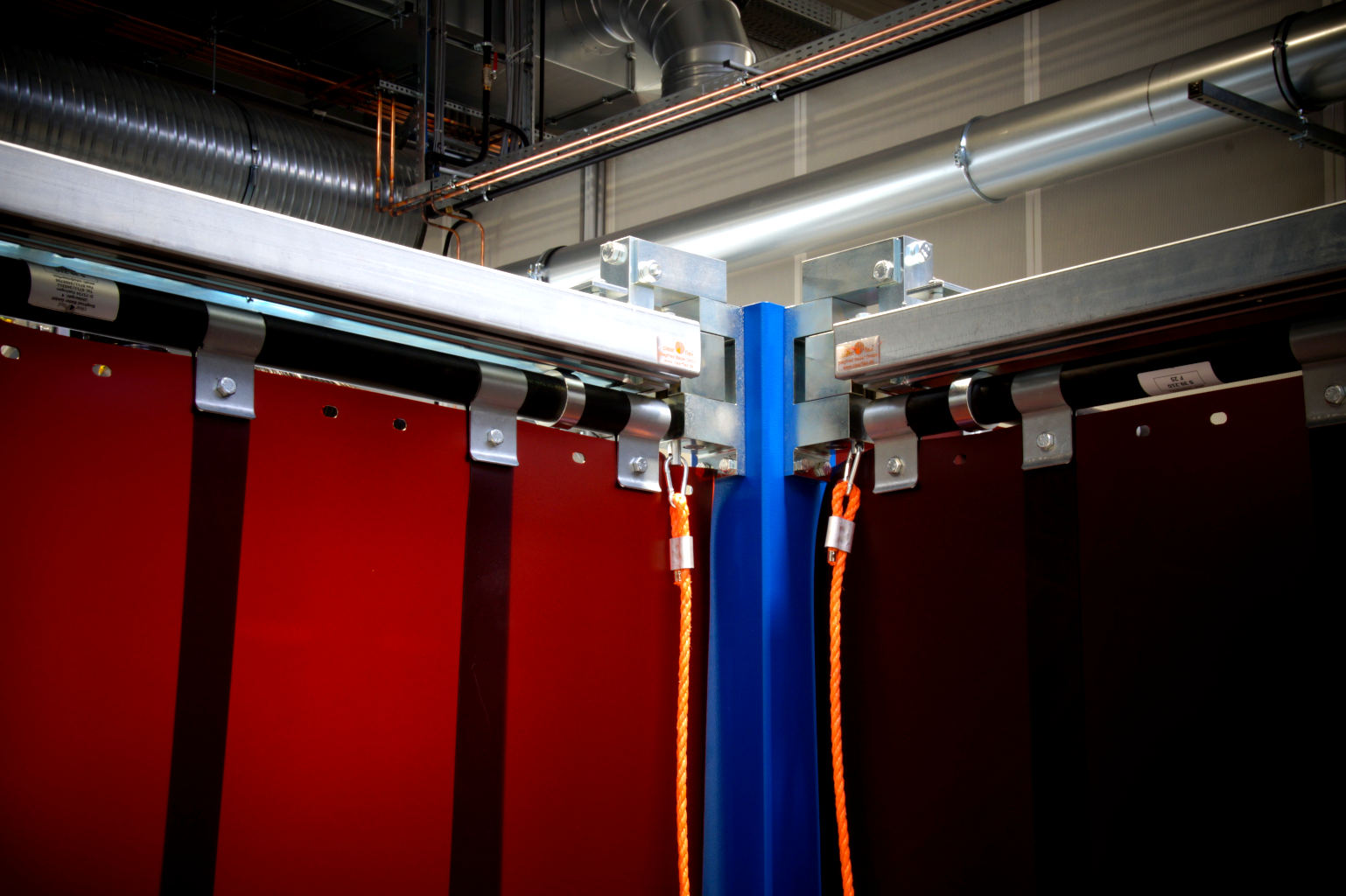

- Lamellenaufhängung mit Metall-Pendelschalen
- Baugruppen vormontiert zur einfachen Installation
- Stahlteile verzinkt oder pulverbeschichtet

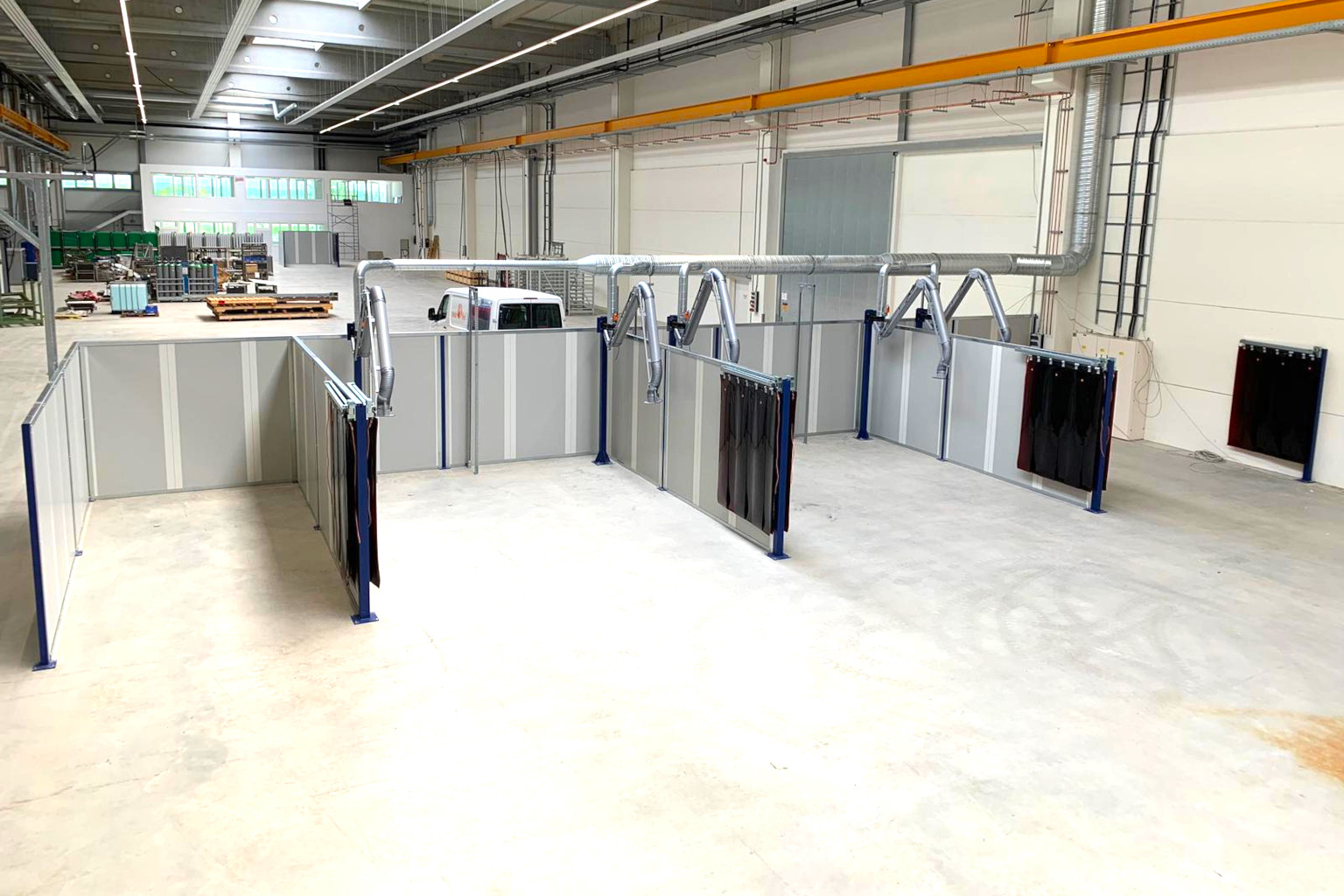

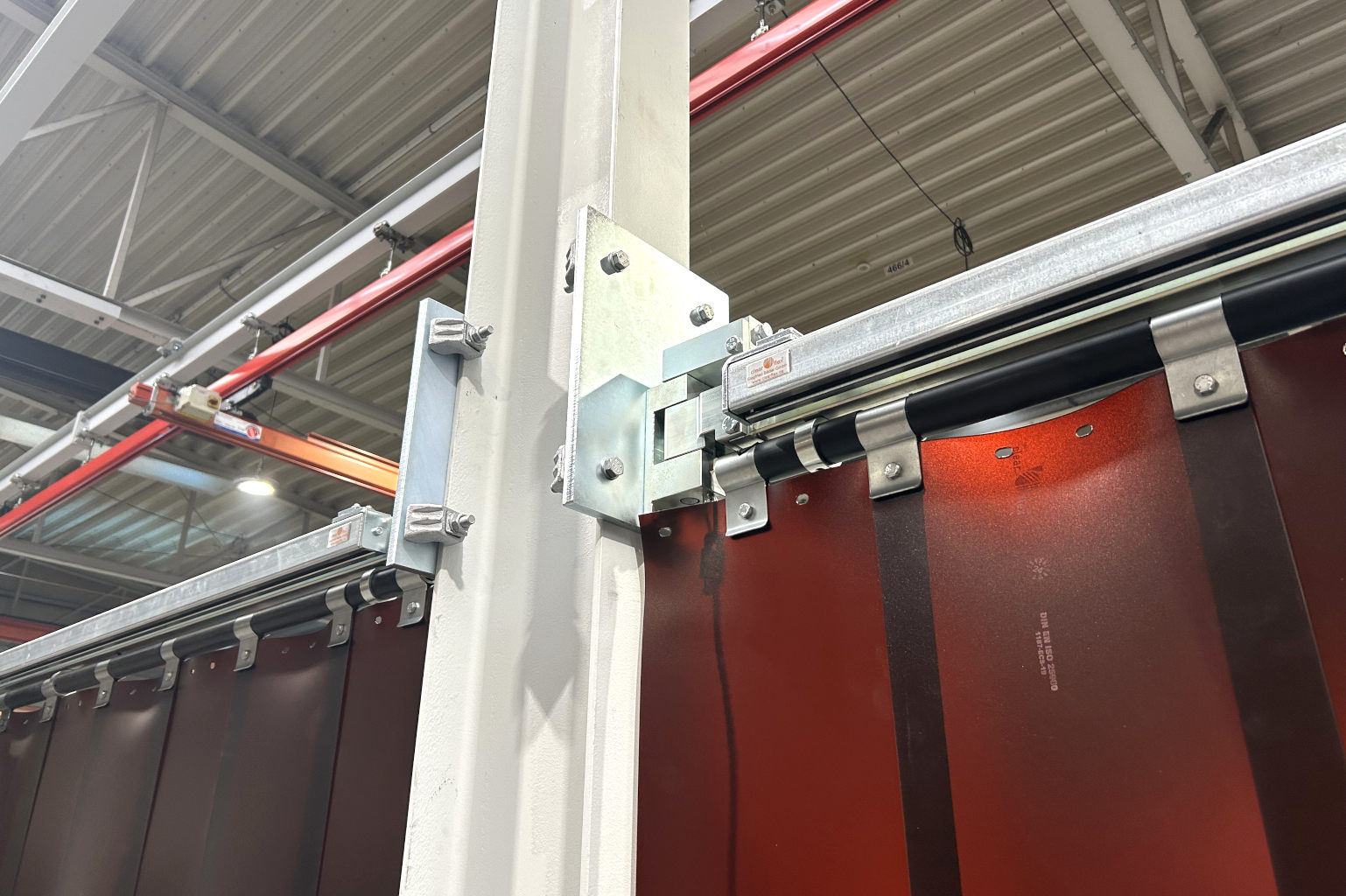

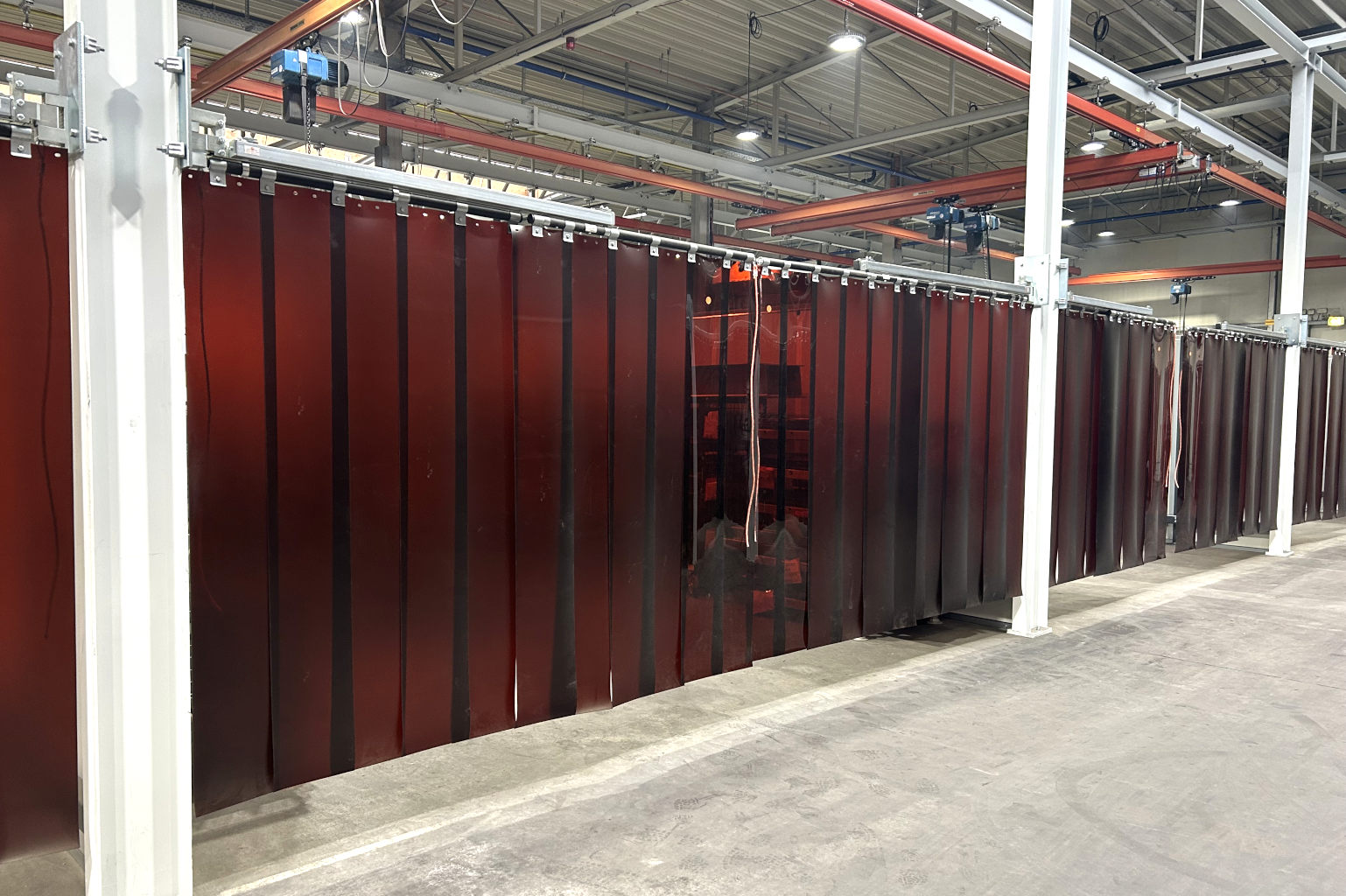

- Anbau an Stützentyp AS 105 oder Wandbefestigung mit Adapterplatte möglich

Verbesserte Sicherheit:

clear-flex Lamellen-Schweißschutzvorhänge bieten zuverlässigen Schutz vor schädlicher Strahlung bei Lichtbogenschweißprozessen und Funkenflug. Schädliche UV- und Infrarotstrahlung wird absorbiert.
Reduzierte Gefahr von Arbeitsunfällen durch ebenerdige Bestückung. Kein Anheben von Bauteilen über Schweißschutzvorhänge hinweg.

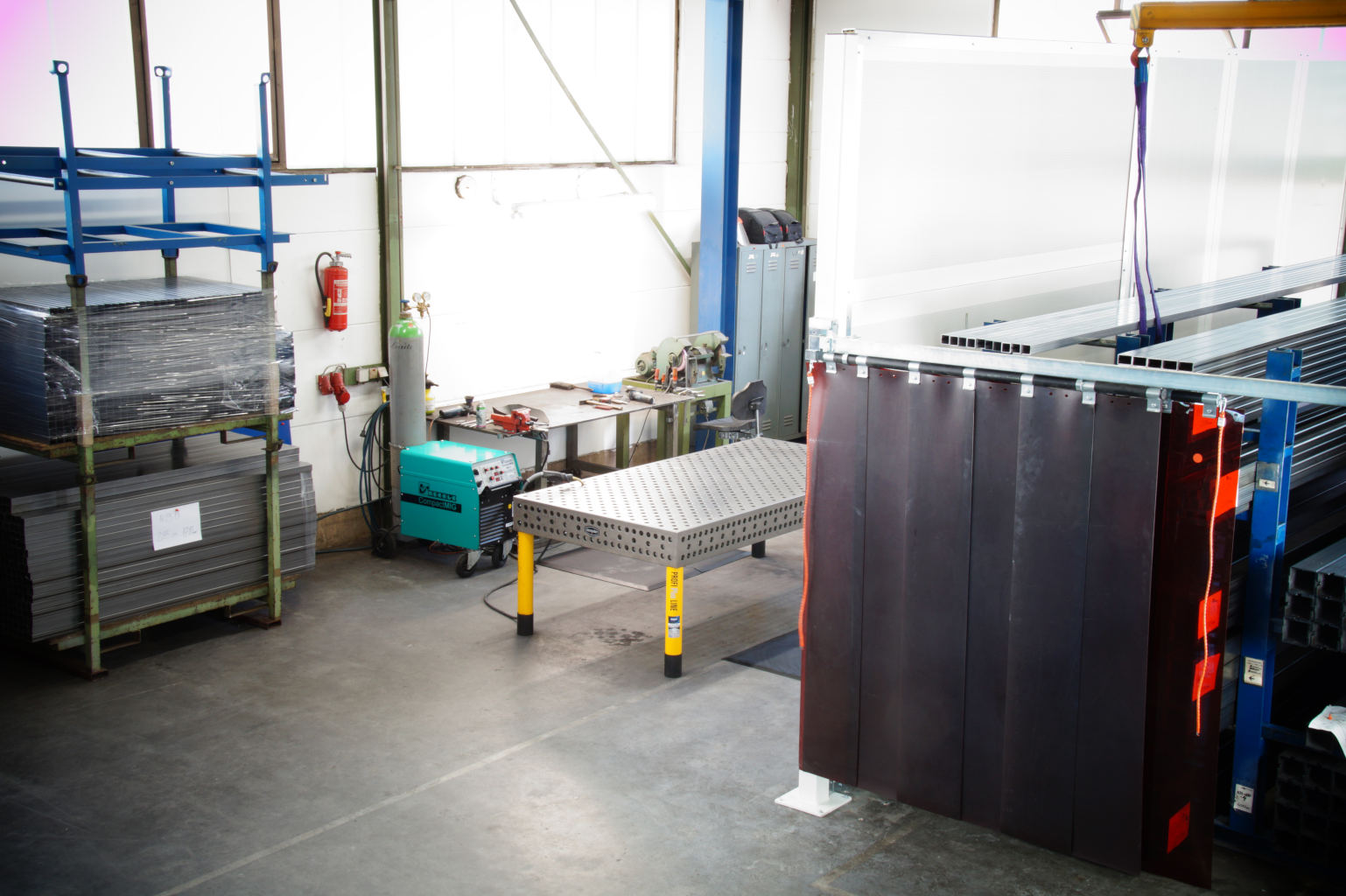

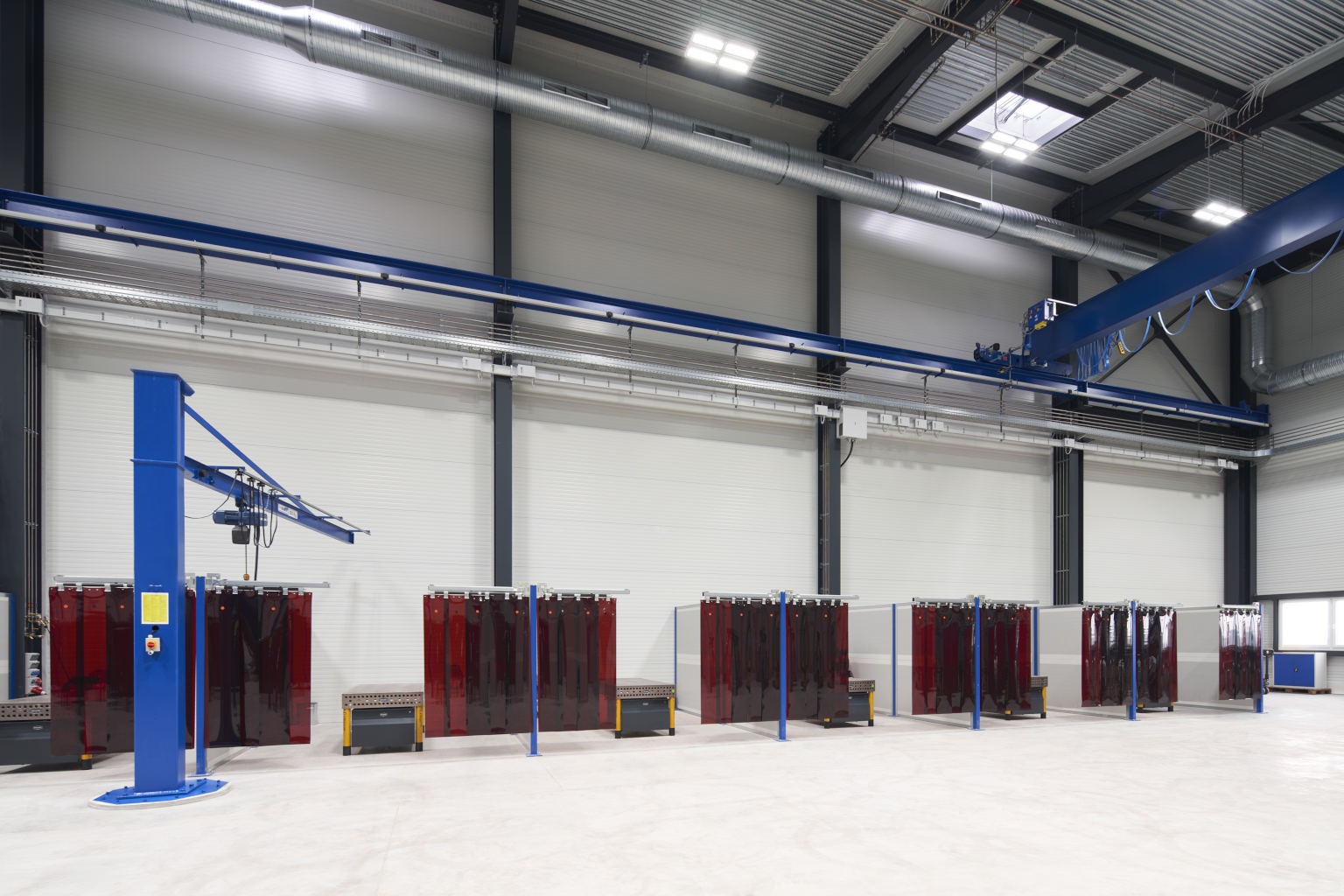

Das einfache und sichere Be- und Entladen von Schweißkabinen per Hallenkran oder Gabelstapler ist problemlos möglich.

Optimierter Materialfluss:

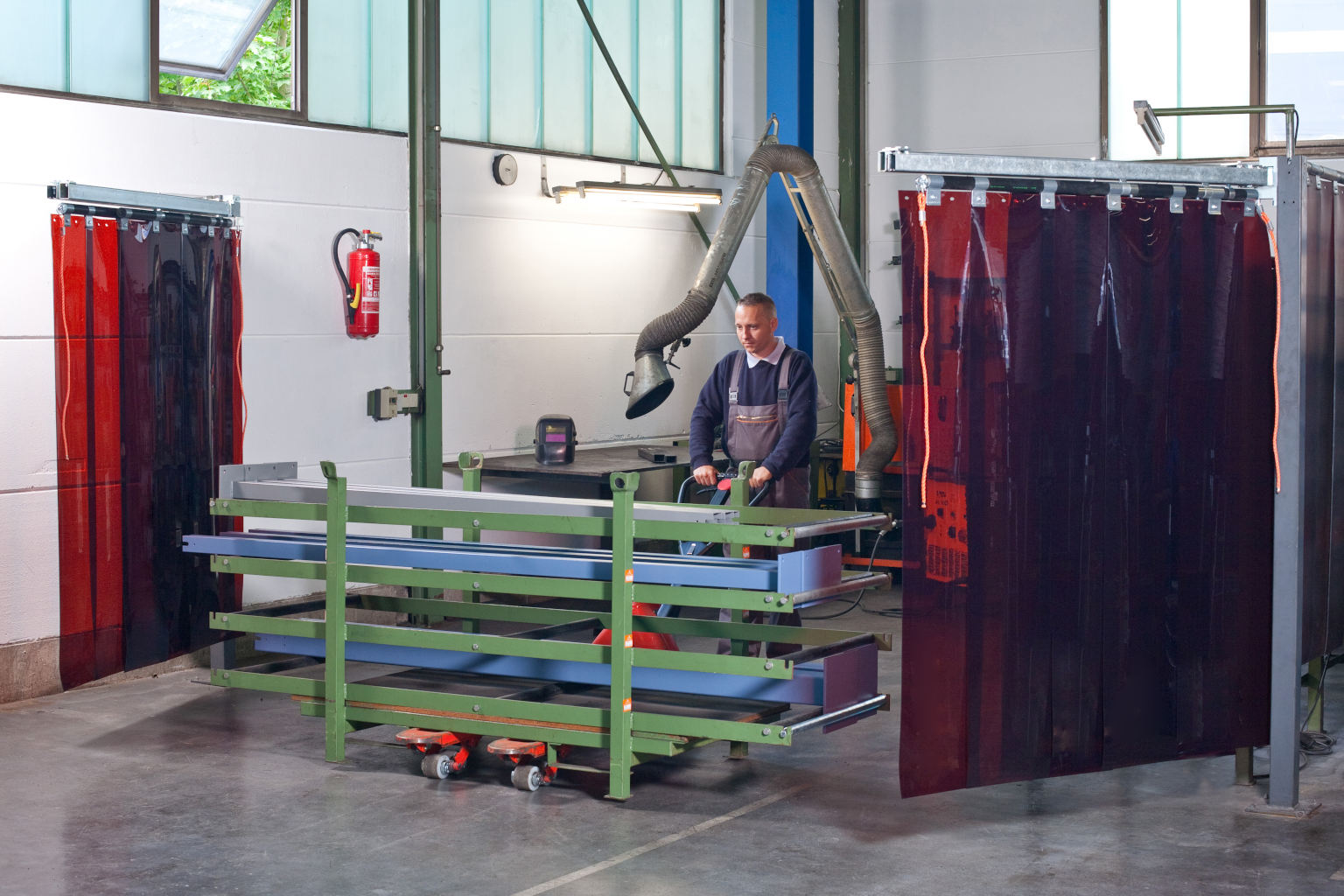

Schnellere und einfachere Bestückung von Schweißarbeitsplätzen.

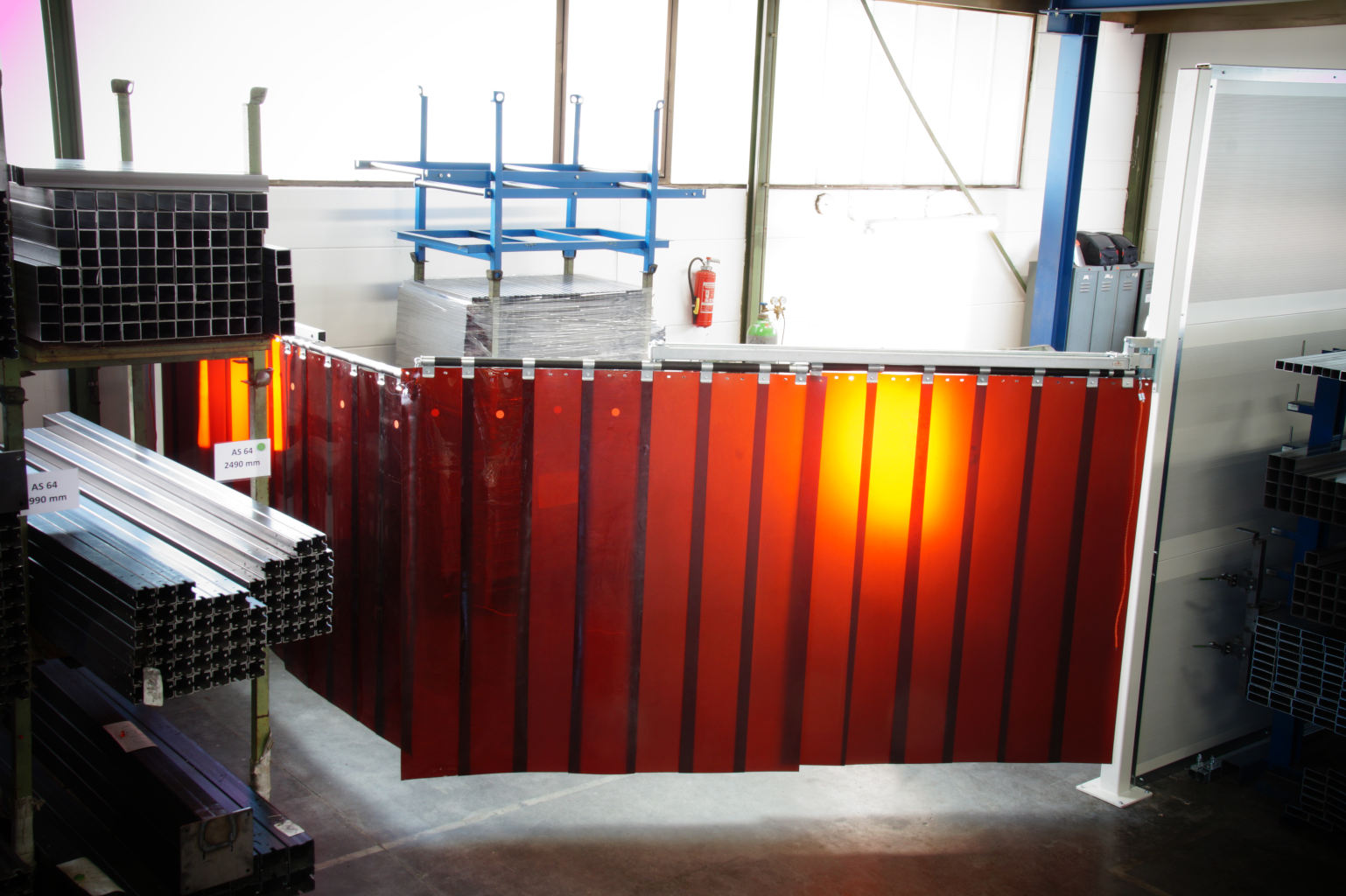

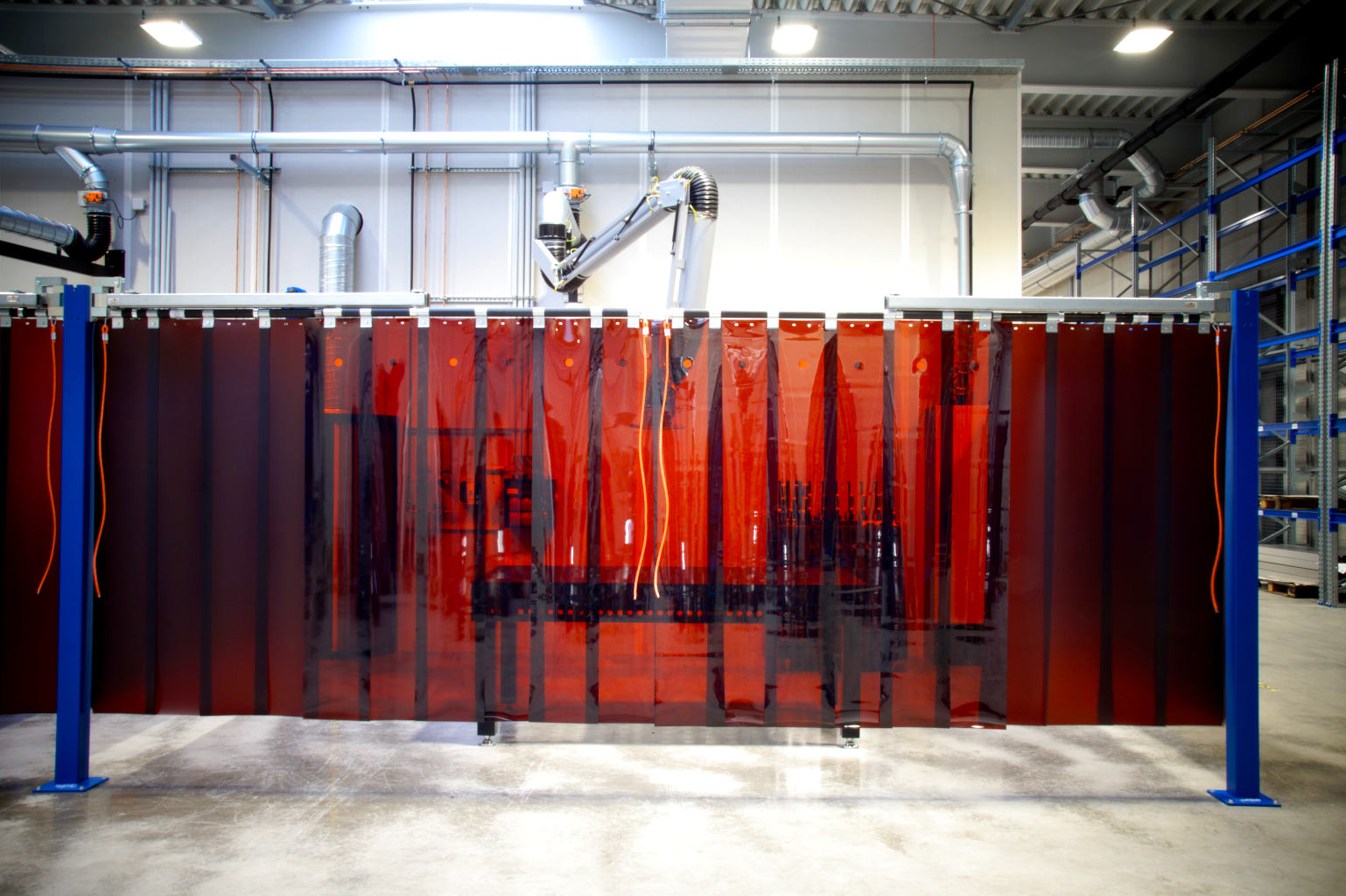

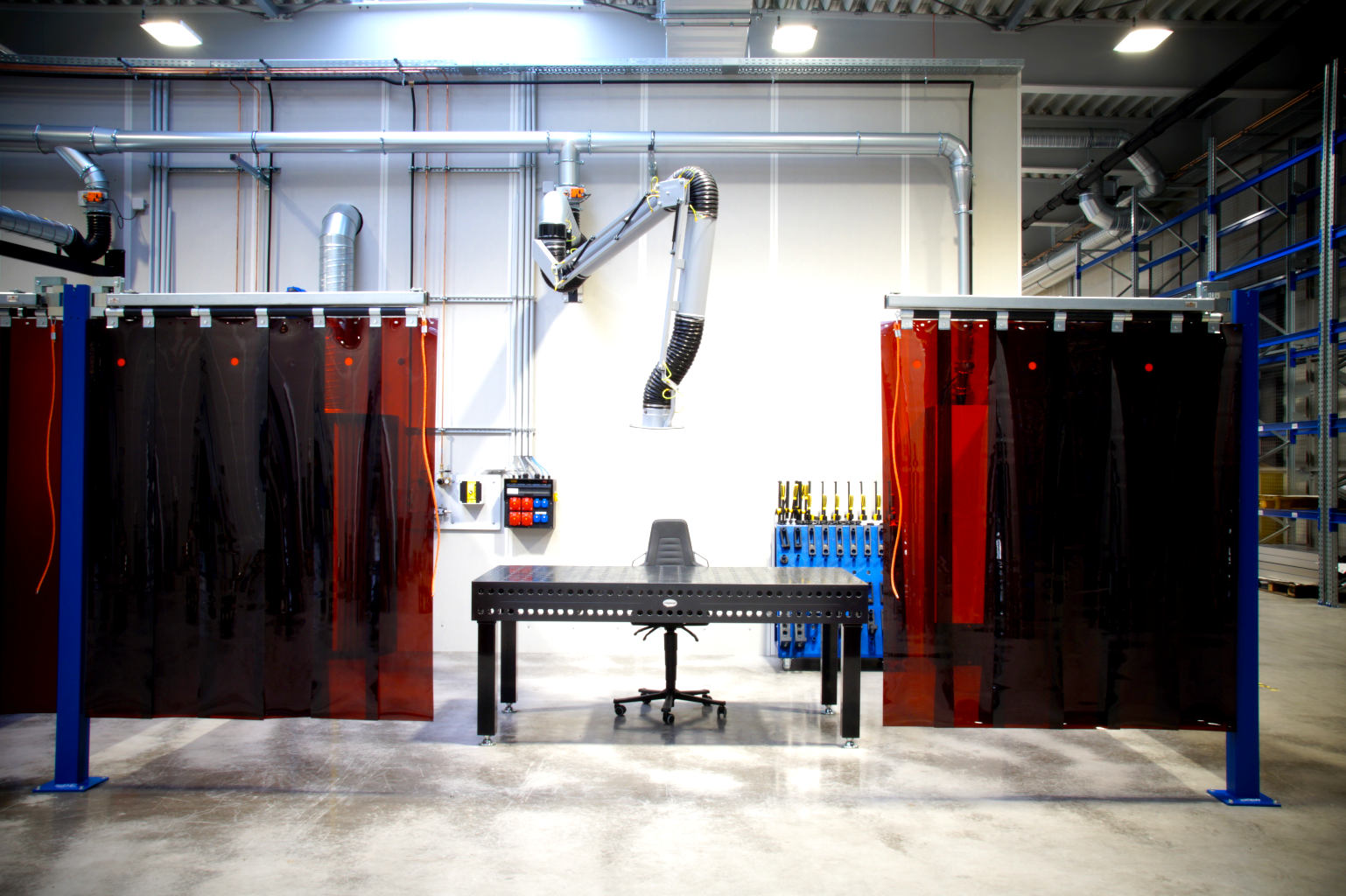

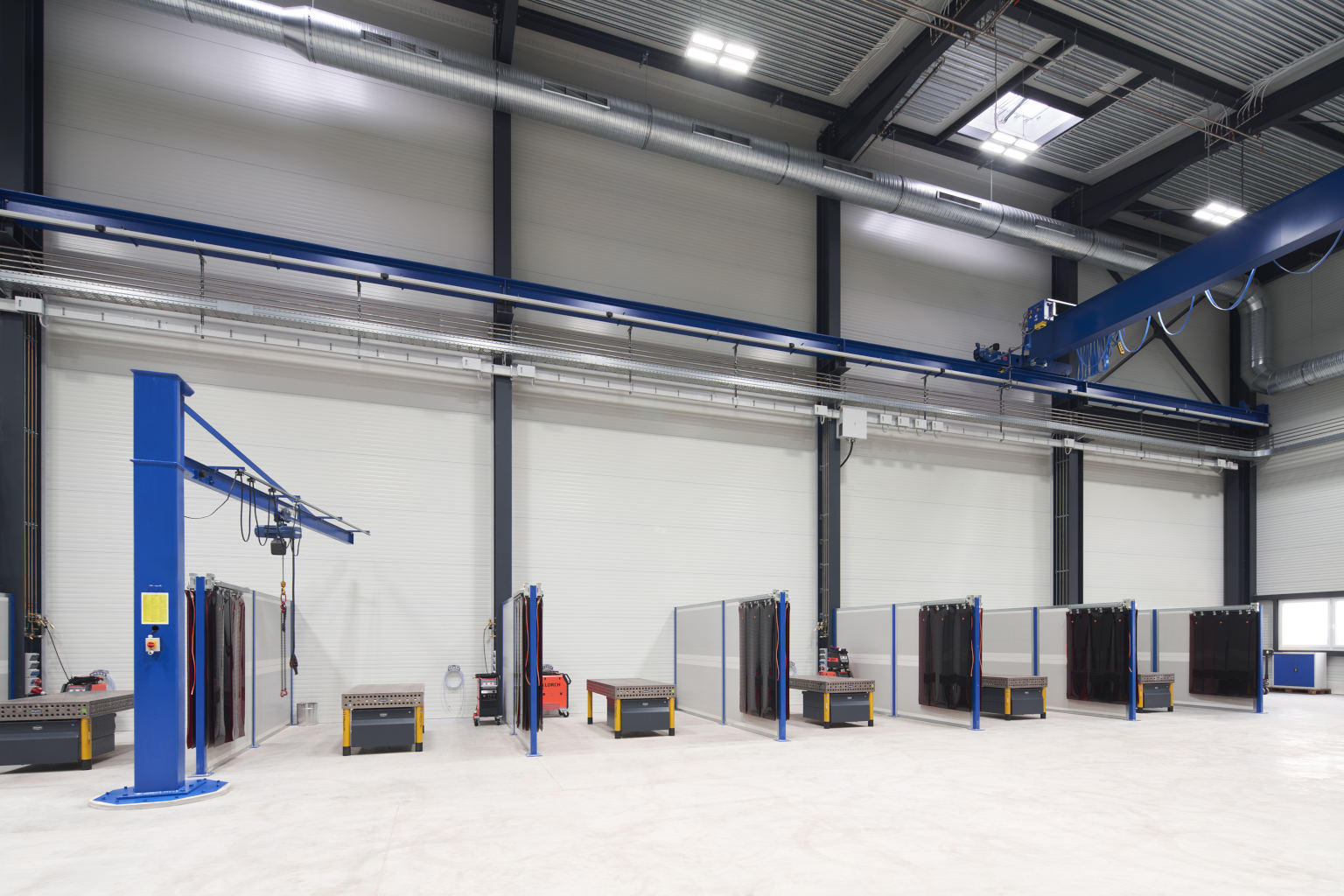

Mit der Teleskopfunktion kann knapp die Hälfte des Schwenkarmbereichs geöffnet werden. In vielen Fällen ist das zur Beladung der Schweißkabinen schon ausreichend. Wird die gesamte Kabinenbreite benötigt kann bequem komplett auf geschwenkt werden.
Schwenkarme mit Teleskopfunktion eigenen sich besonders für Schweißkabinen in welchen, schwere und große Bauteile gefertigt werden. Die Bauteile können deutlich einfacher gehandhabt werden.
Keine störenden Querverstrebungen an den Kabineneingängen.

Flexibilität:

Reduzierter Schwenkradius der Vorhänge durch Teleskopfunktion. Kein Überziehen der Schweißvorhänge über Schweißtische oder Bauteile.

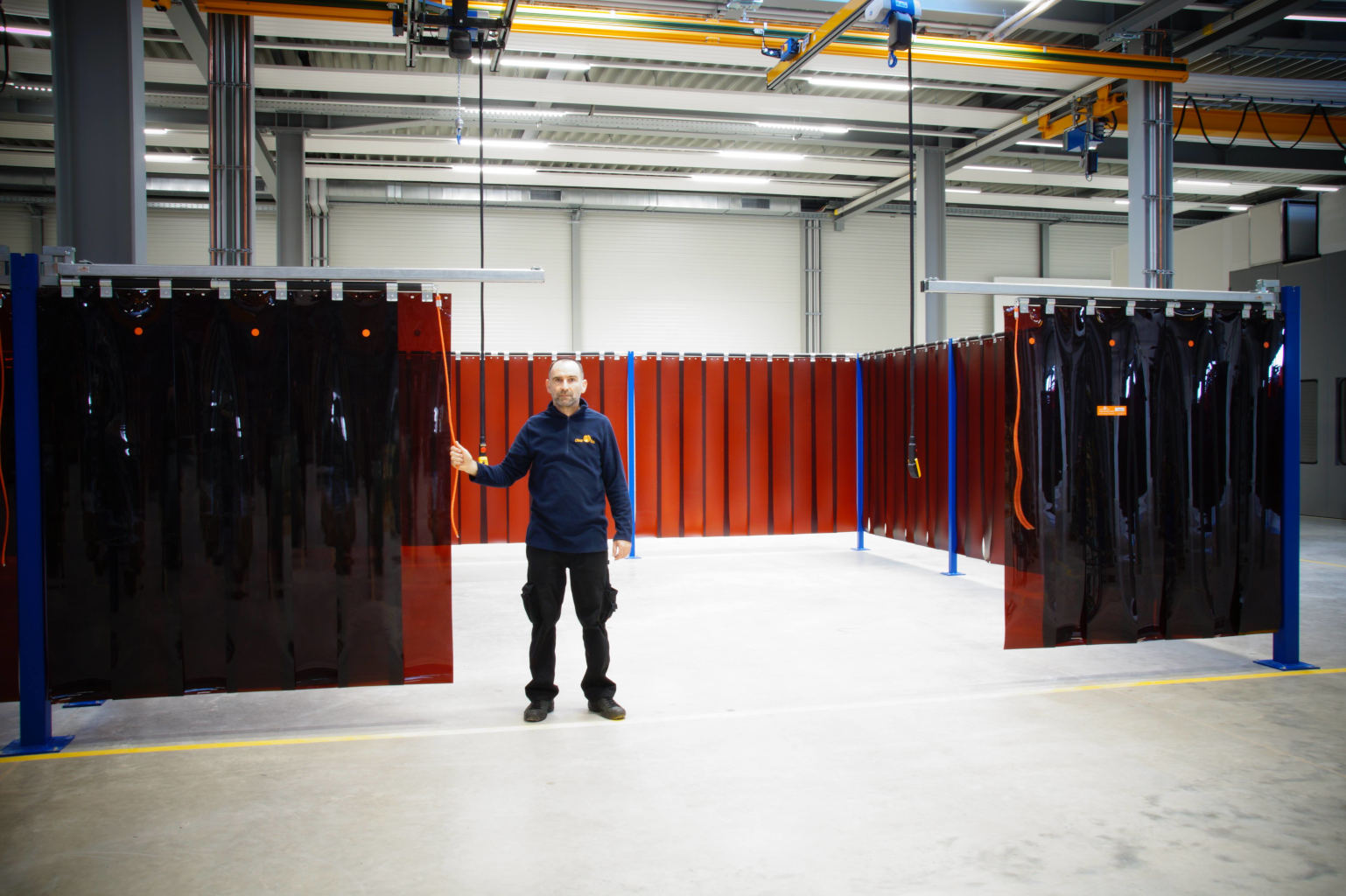

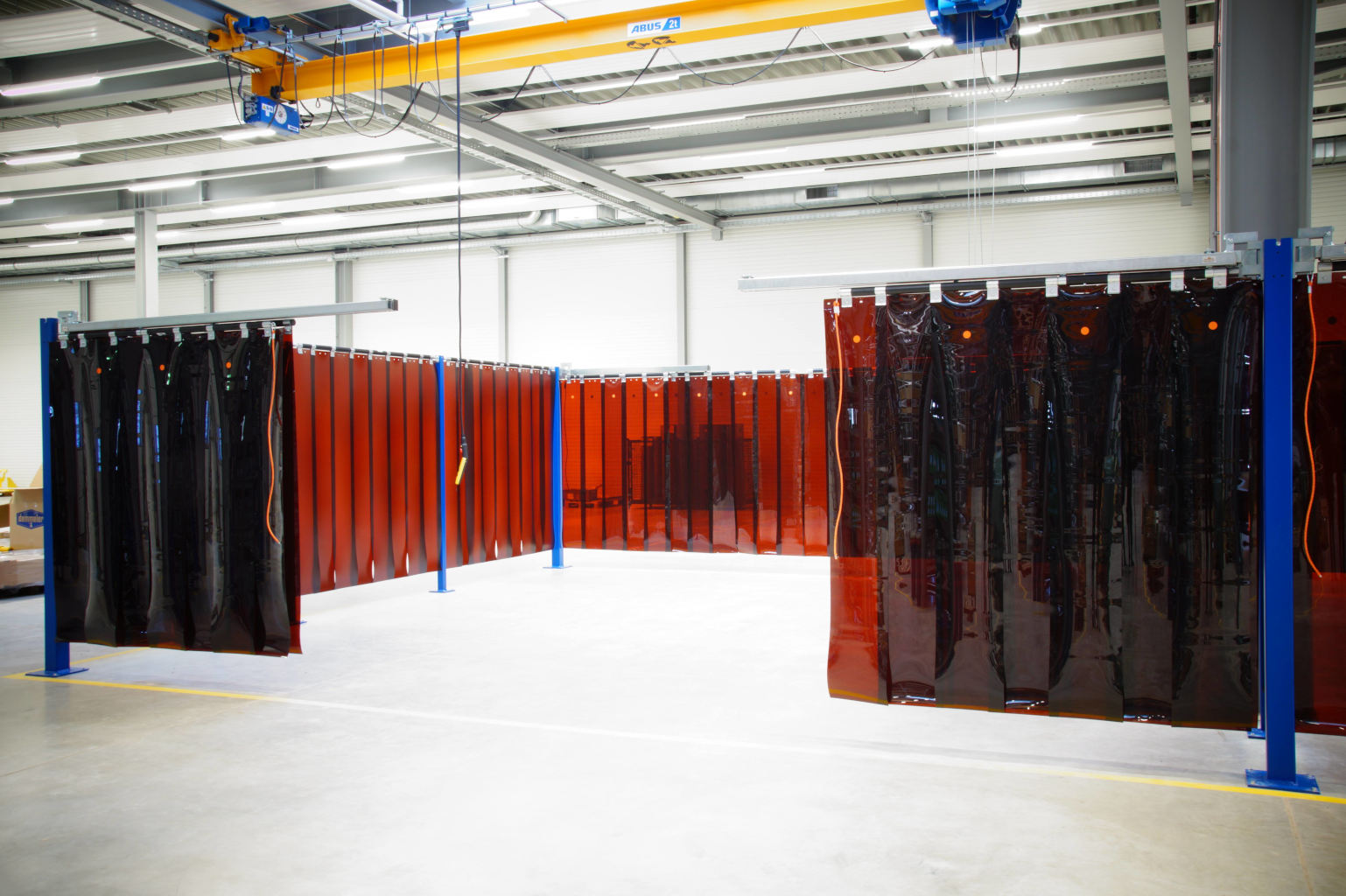

Schwenkarme können flexibel nach innen oder außen bewegt werden.
Möglichkeit, nur einen Teilbereich zu öffnen oder die gesamte Öffnung zugänglich zu machen.

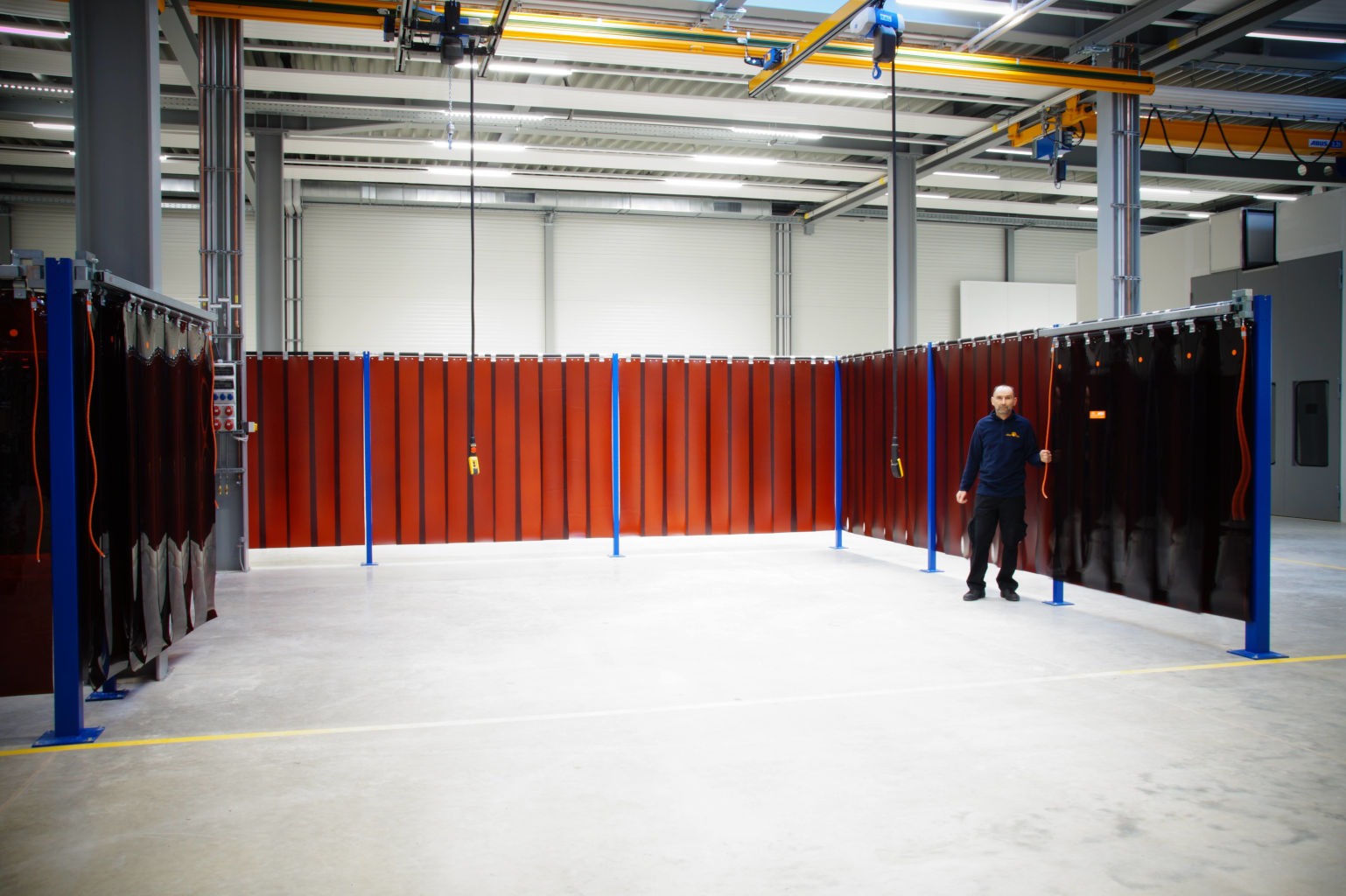

Schweißkabinen können durch Schwenken zum Außenbereich vergrößert werden

Schutz vor Anfahrschäden:

Keine Querverstrebungen minimieren Beschädigungen an Vorhängen oder Laufschienen
Rasterbolzen der Schwenk-Arretierung als Sollbruchstelle bei Kollisionen (austauschbar)

Relevante Angaben für ein Angebot:

Fertigungsbreite:
- Angaben als Layout, Skizze oder Typen-Bezeichnung aus der Tabelle
Bauhöhe (Standard-Bauhöhen):
- 2.100 mm
- 2.200 mm
- 2.240 mm
- 2.500 mm
- 3.000 mm
- Sonderbauhöhen auf Anfrage
Bodenfreiheit:
- Individuell wählbar
- Standard für Schweißkabinen: 100 – 500 mm
Lamellen-Typ:
- SRT (rotbraun-transparent)
- SRM (rotbraun-mattiert)
- SGM (dunkelgrün-mattiert)
Lamellen-Abmessungen:
- 300 x 2 mm
- 300 x 3 mm
Befestigung:
- Soll die passende Stützkonstruktion mit angeboten werden?

1-flügelig

Typ (1-flügelig)	Breite (B) maximal	Feststehender Bereich (C)	Teleskopbereich (D)
AC-15-N-L	1540 mm	1070 mm	470 mm
AC-15-N-R	1540 mm	1070 mm	470 mm
AC-18-N-L	1790 mm	1070 mm	720 mm
AC-18-N-R	1790 mm	1070 mm	720 mm
AC-20-N-L	2040 mm	1320 mm	720 mm
AC-20-N-R	2040 mm	1320 mm	720 mm
AC-20-XL-L	2040 mm	1320 mm	720 mm
AC-20-XL-R	2040 mm	1320 mm	720 mm
AC-23-XL-L	2290 mm	1320 mm	970 mm
AC-23-XL-R	2290 mm	1320 mm	970 mm
AC-25-XL-L	2540 mm	1570 mm	970 mm
AC-25-XL-R	2540 mm	1570 mm	970 mm
AC-28-XL-L	2790 mm	1570 mm	1120 mm
AC-28-XL-R	2790 mm	1570 mm	1120 mm
AC-30-XL-L	3040 mm	1570 mm	1470 mm
AC-30-XL-R	3040 mm	1570 mm	1470 mm
AC-33-XL-L	3290 mm	1820 mm	1470 mm
AC-33-XL-R	3290 mm	1820 mm	1470 mm
AC-35-XL-L	3540 mm	1820 mm	1720 mm
AC-35-XL-R	3540 mm	1820 mm	1720 mm

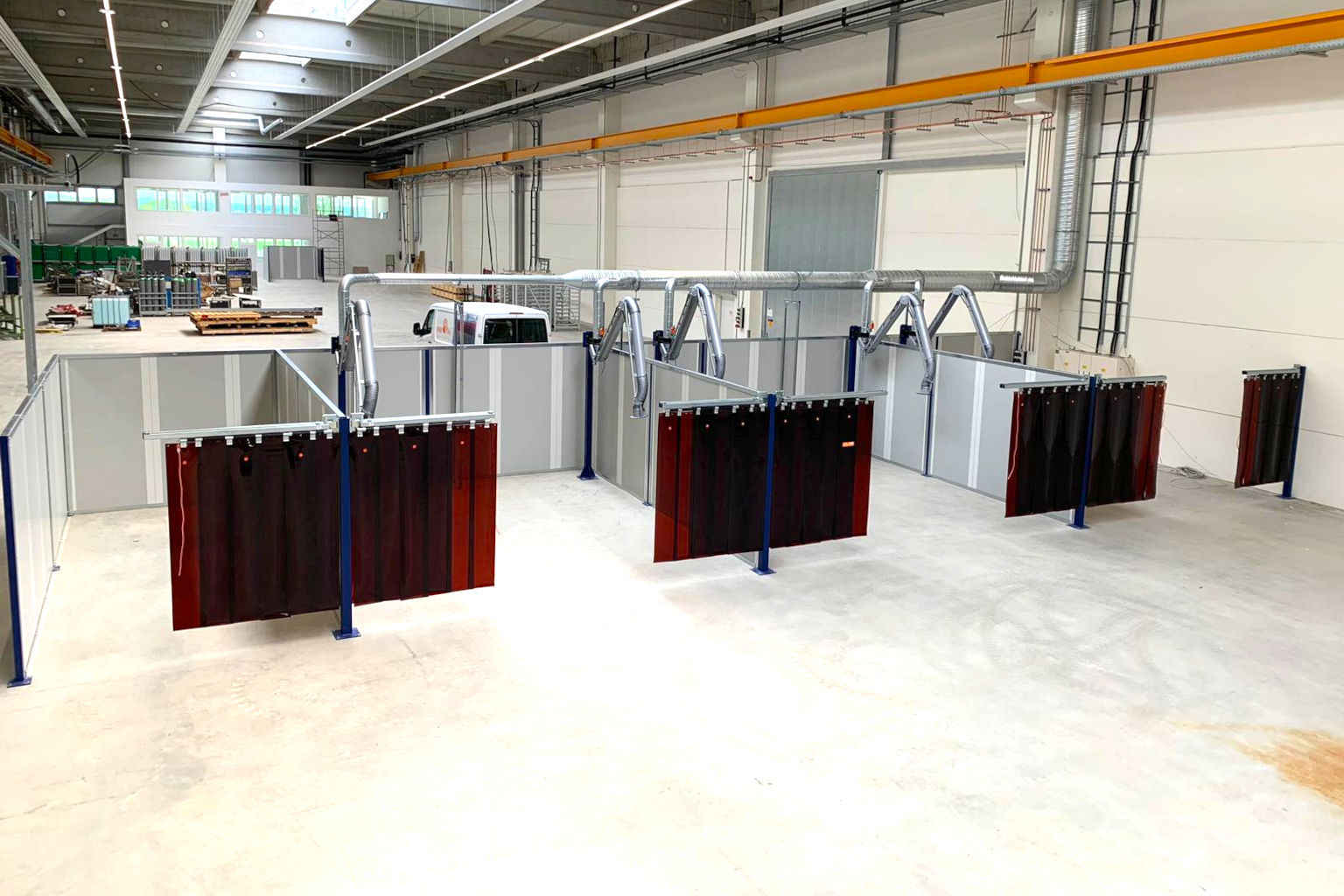

2-flügelig

Typ (2-flügelig)	Breite (B) maximal	Feststehender Bereich (C)	Teleskopbereich (D)
AC-30-N-2	3030 mm	1070 + 1070 mm	890 mm
AC-33-N-2	3280 mm	1070 + 1070 mm	1140 mm
AC-35-N-2	3530 mm	1070 + 1070 mm	1390 mm
AC-38-N-2	3780 mm	1320 + 1070 mm	1390 mm
AC-40-N-2	4030 mm	1320 + 1320 mm	1390 mm
AC-40-XL-2	4030 mm	1320 + 1320 mm	1390 mm
AC-43-XL-2	4280 mm	1320 + 1320 mm	1640 mm
AC-45-XL-2	4530 mm	1320 + 1320 mm	1890 mm
AC-48-XL-2	4780 mm	1570 + 1320 mm	1890 mm
AC-50-XL-2	5030 mm	1570 + 1570 mm	1890 mm
AC-53-XL-2	5280 mm	1570 + 1570 mm	2140 mm
AC-55-XL-2	5530 mm	1570 + 1570 mm	2390 mm
AC-58-XL-2	5780 mm	1570 + 1570 mm	2640 mm
AC-60-XL-2	6030 mm	1570 + 1570 mm	2890 mm
AC-63-XL-2	6280 mm	1820 + 1570 mm	2890 mm
AC-65-XL-2	6530 mm	1820 + 1820 mm	2890 mm
AC-68-XL-2	6780 mm	1820 + 1820 mm	3140 mm
AC-70-XL-2	7030 mm	1820 + 1820 mm	3390 mm
