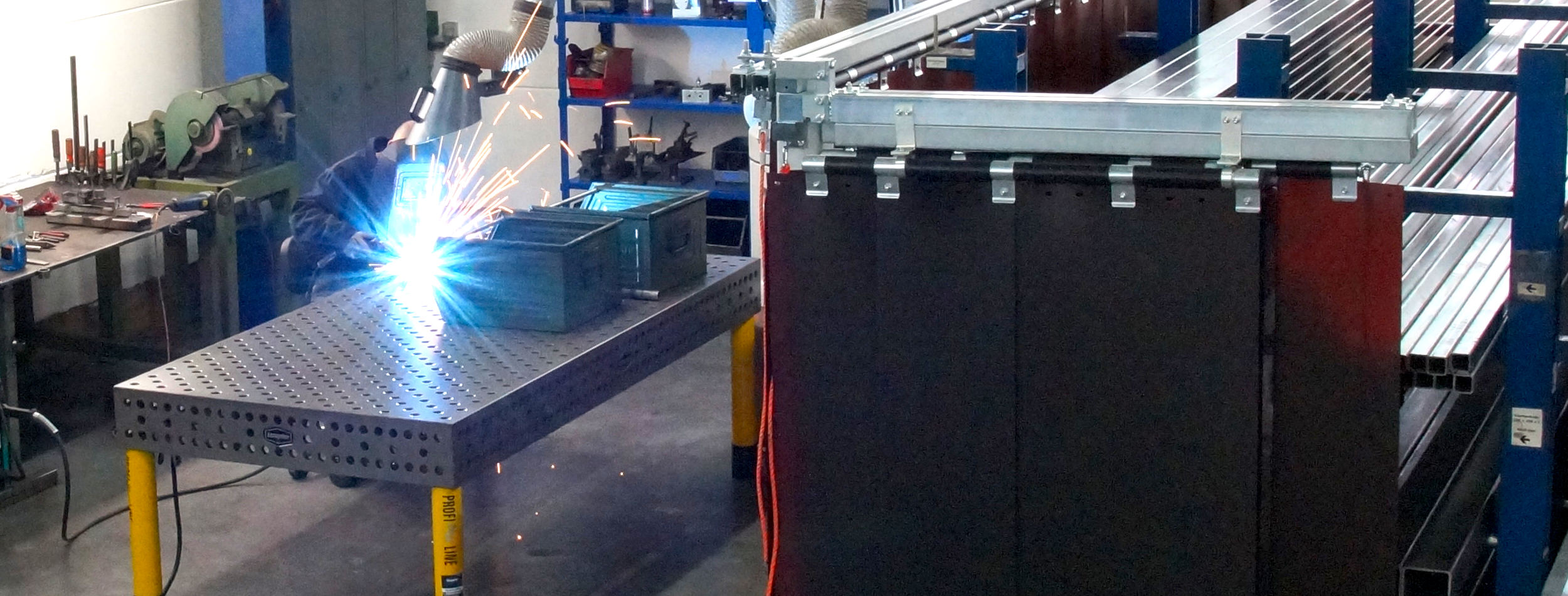

Doppelt teleskopierbare Schwenkarme Typ ACC

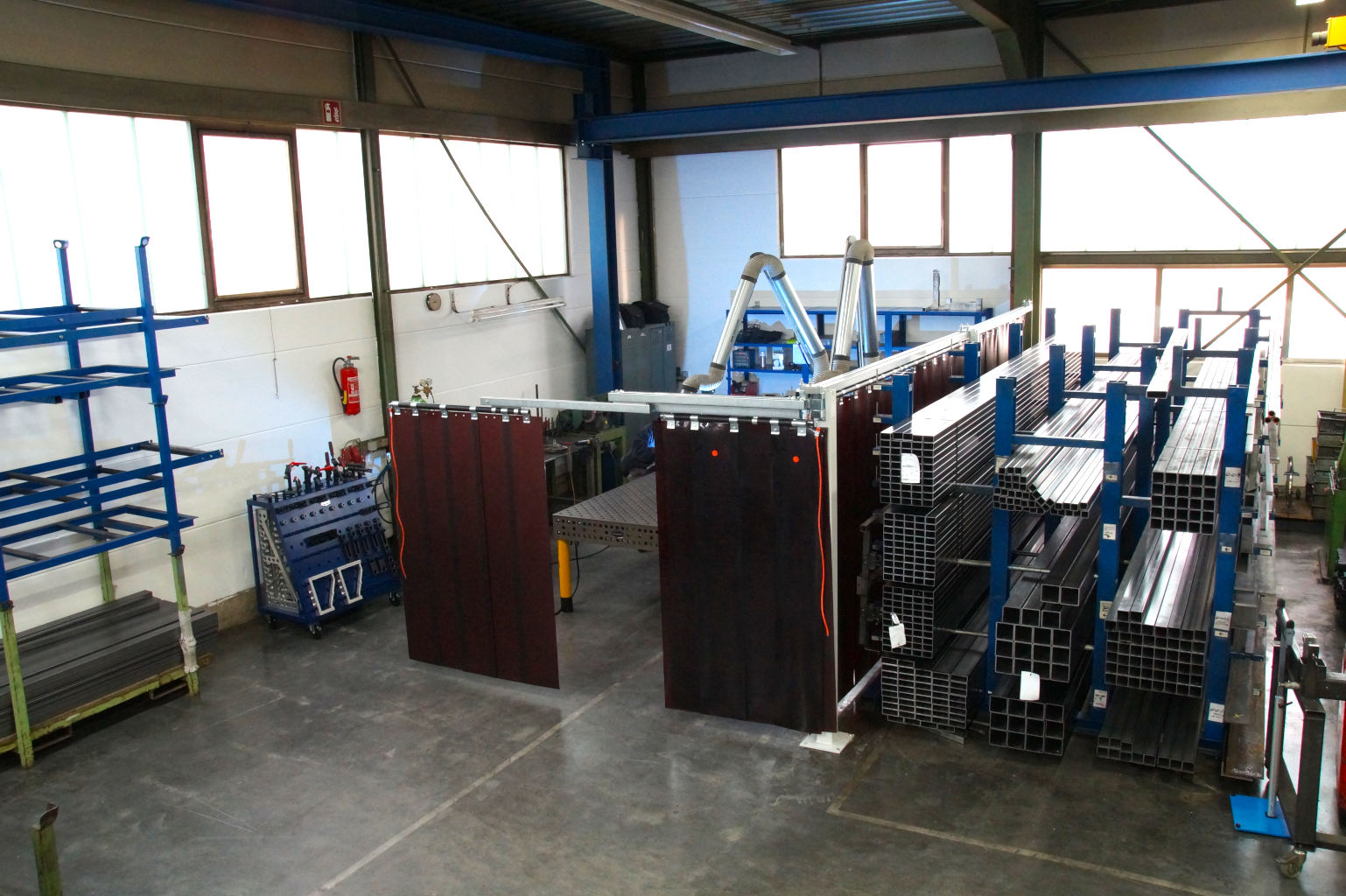

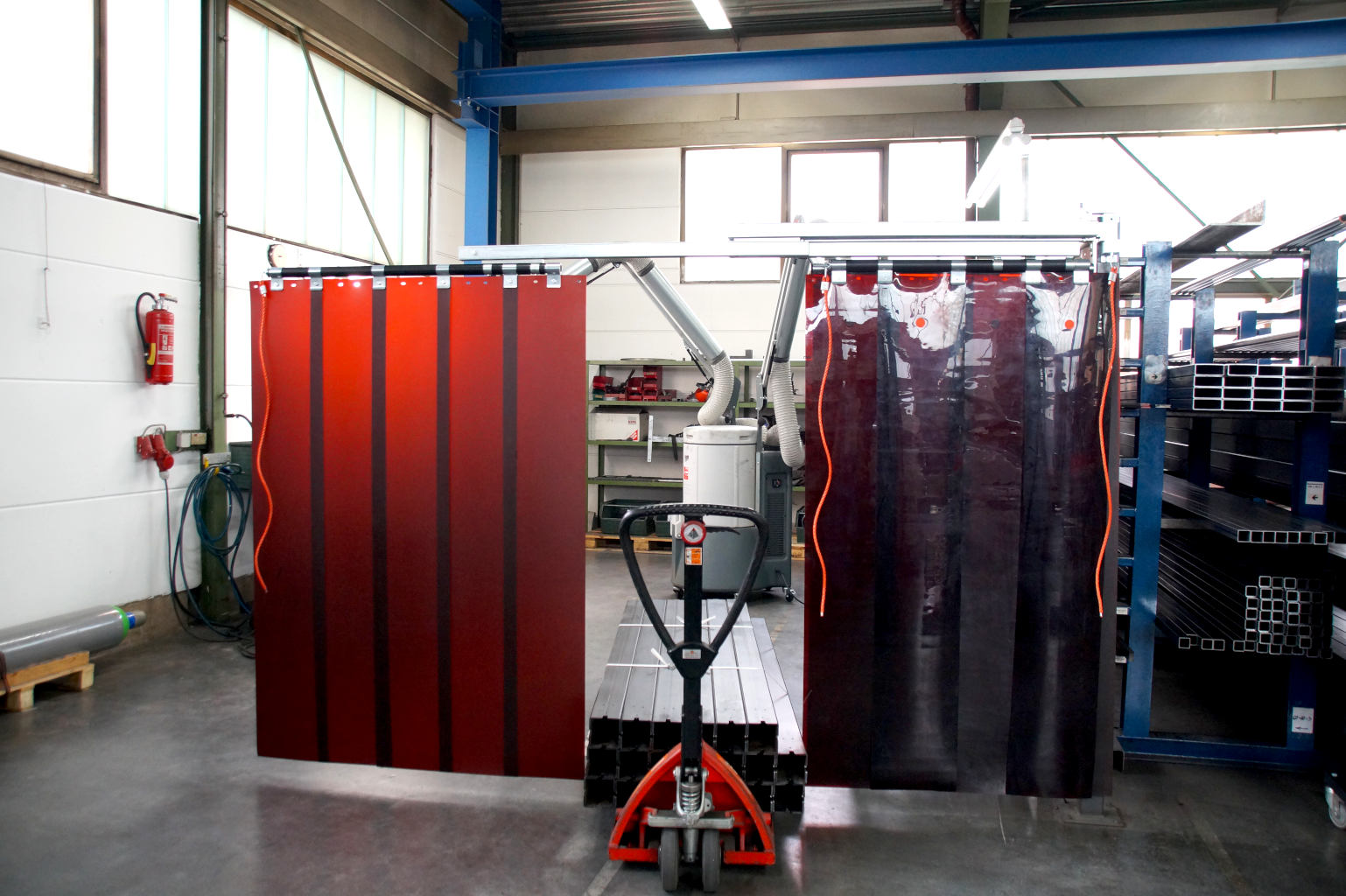

Bei sehr begrenztem Platzangebot der Schweißarbeitsplätze, bietet sich der Einsatz von doppelt teleskopierbaren Schweißschutzvorhängen der Ausführung Typ ACC an. Diese Schwenkarme können von 3.100 mm auf 1.340 mm teleskopiert werden und kommen sowohl in Eingangsbereichen von Kabinen wie auch bei Zwischenabtrennungen zum Einsatz. Schweißschutzkabinen können dadurch deutlich flexibler genutzt werden.

Vorteile auf einen Blick

Technische Eigenschaften:

Funktion:
- Schwenkbar (2 x 90°) mit Arretierung in Mittelstellung
- Doppelt teleskopierbar mit Arretierung in Endlagen
Breite:
- 3.100 mm (1-flügelig) ⇒ teleskopierbar auf 1.340 mm
- 6.150 mm (2-flügelig) ⇒ teleskopierbar auf 2 x 1.340 mm (3.470 mm frei)
Schweißerschutzvorhänge:
- clear-flex Schweißerschutzlamellen sind geprüft und zugelassen nach EN ISO 25980
- Beidseitig mattiert oder glatt
- Gerundete Kanten, cadmium- und silikonfrei
- Lamellen-Überlappung: 50 mm, Teil-Überlappung (33%)
Technische Merkmale:
- Höheneinstellung zur horizontalen Ausrichtung
- XL-Vollmaterialverstärkung im oberen Bereich
- Stahllaufrollen (Ø 45 mm), kugelgelagert, öl- und staubdicht gekapselt (wartungsfrei)
- Schwenkachse mit Gleitführungsbuchsen für leichtgängiges Handling
- Lamellenaufhängung mit Metall-Pendelschalen
- Baugruppen vormontiert zur einfachen Installation
- Stahlteile verzinkt oder pulverbeschichtet
- Anbau an Stützentyp AS 105 oder Wandbefestigung mit Adapterplatte möglich

Sicherheit und einfaches Handling kombiniert:

clear-flex Schweißschutzvorhänge gewährleisten sicheren und normgerechten Blendschutz bei Schweißprozessen. Schädliche Strahlung wird zuverlässig absorbiert.
Ebenerdige Bestückung. Kein Anheben von Bauteilen über Schweißvorhänge hinweg.
Einfache und ergonomische Bedienung der Schweißerschutzsysteme aufgrund hochwertiger Funktionselemente aus Stahl.
Dank der einfachen Kabinenzugänglichkeit können Arbeitsunfälle vermieden werden.
Schneller Durchlaufzeiten aufgrund der Benutzerfreundlichkeit und Robustheit unser modularen Schweißkabinen.

Maximale Flexibilität:

Vorteile der doppel Teleskopfunktion des Schwenkarmsystem ACC:
- Kleiner Schwenkradius von 1.340 mm
- Da mit der Teleskopfunktion fast 60% von Kabineneingängen geöffnet werden können ist oft kein Schwenken in den Gang notwendig, wodurch Unfälle und Verzögerungen des Werksverkehrs vermieden werden können.
- Die beiden Teleskopauszuüge des Schwenkarms ACC können getrennt verwendet werden.
Beim Einsatz als Zwischenabtrennung kann im Bedarfsfall in kürzester Zeit aus 2 Kabinen eine große Kabine gestaltet werden.

Relevante Angaben für ein Angebot:

Fertigungsbreite:
- Angaben als Layout, Skizze oder Typen-Bezeichnung aus der Tabelle
Bauhöhe (Standard-Bauhöhen):
- 2.200 mm
- 2.240 mm
- 2.500 mm
- Sonderbauhöhen auf Anfrage
Bodenfreiheit:
- Individuell wählbar
- Standard für Schweißkabinen: 100 – 500 mm
Lamellen-Typ:
- SRT (rotbraun-transparent)
- SRM (rotbraun-mattiert)
- SGM (dunkelgrün-mattiert)
Lamellen-Abmessungen:
- 300 x 2 mm
- 300 x 3 mm
Befestigung:
- Soll die passende Stützkonstruktion mit angeboten werden?
