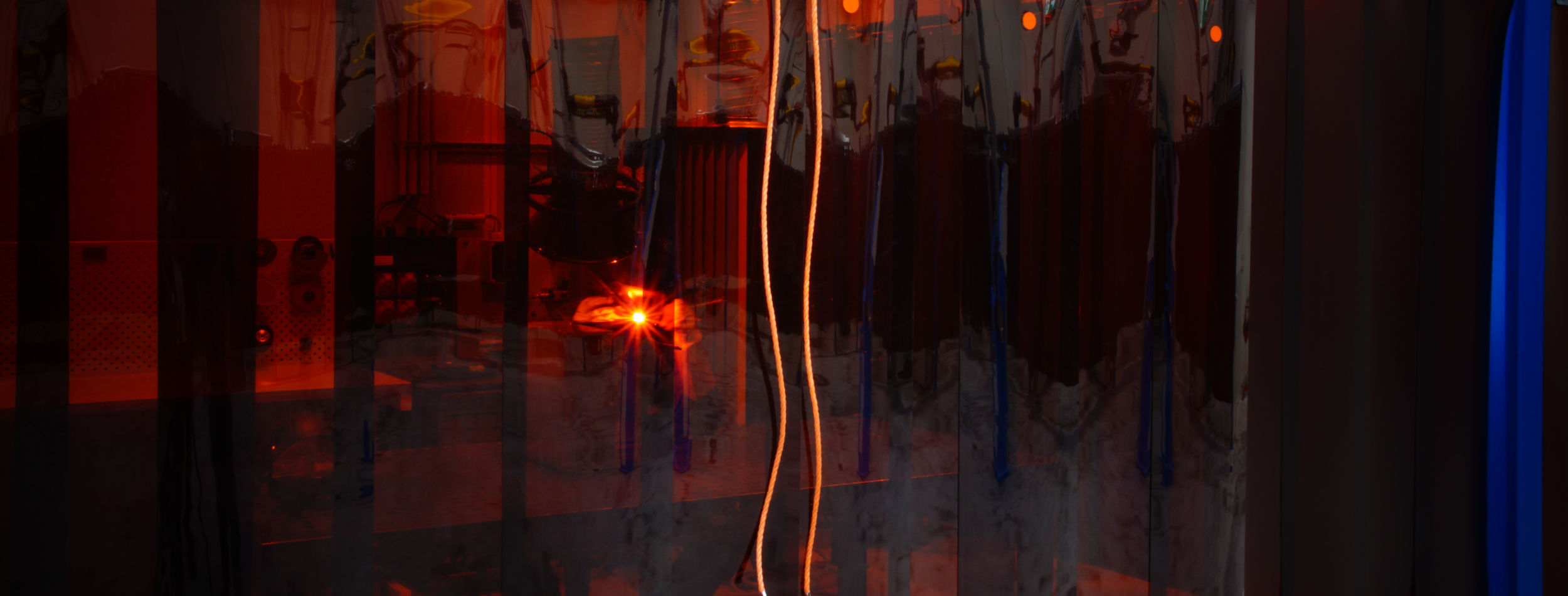

Schwenkarme Typ A
Die schwenkbaren Schweißvorhänge Typ A eignen sich in erster Linie für kleinere Schweißkabinen und Öffnungen. Durch die stabile Schwenkfunktion (2 x 90° mit Arretierung) lassen sich die Schweißvorhänge flexibel nach innen oder außen bewegen, um den Arbeitsbereich je nach Bedarf zu öffnen oder abzuschirmen. Dadurch ist die Materialzufuhr mit Krananlagen oder per Gabelstapler ohne Hindernisse möglich. Des Weiteren sind schwenkbare Schweißerschutzvorhänge eine ideale Möglichkeit die einfache Zugänglichkeit an Wartungspunkte zu gewährleisten.
Vorteile auf einen Blick
Technische Eigenschaften:
-
Funktion:
- Schwenkbar (2 x 90°) mit Arretierung in Mittelstellung
-
Breite:
-
1-flügelig: 800 mm bis 3.050 mm
-
2-flügelig: 1.550 mm bis 6.050 mm
-
-
Schweißerschutzvorhänge:
- clear-flex Schweißschutzlamellen sind geprüft und zugelassen nach EN ISO 25980
- Beidseitig mattiert oder glatt
- Gerundete Kanten, cadmium- und silikonfrei
- Lamellen-Überlappung: 50 mm, Teil-Überlappung (33%)
-
Technische Merkmale:
- Höheneinstellung zur horizontalen Ausrichtung
- XL-Vollmaterialverstärkung im oberen Bereich
- Schwenkachse mit Gleitführungsbuchsen für leichtgängiges Handling
- Lamellenaufhängung mit Metall-Pendelschalen
- Baugruppen vormontiert zur einfachen Installation
- Stahlteile verzinkt oder pulverbeschichtet
- Anbau an Stützentyp AS 105 oder Wandbefestigung mit Adapterplatte möglich
Relevante Angaben für ein Angebot:
- Fertigungsbreite:
- Angaben als Layout, Skizze oder Typen-Bezeichnung aus der Tabelle
- Bauhöhe (Standard-Bauhöhen):
- 2.100 mm
- 2.200 mm
- 2.240 mm
- 2.500 mm
- 3.000 mm
- Sonderbauhöhen auf Anfrage
- Bodenfreiheit:
- Individuell wählbar
- Standard für Schweißkabinen: 100 – 500 mm
- Lamellen-Typ:
- SRT (rotbraun-transparent)
- SRM (rotbraun-mattiert)
- SGM (dunkelgrün-mattiert)
- Lamellen-Abmessungen:
- 300 x 2 mm
- 300 x 3 mm
- Befestigung:
- Soll die passende Stützkonstruktion mit angeboten werden?
|
Typ (1-flügelig)
|
Breite
|
Typ (2-flügelig)
|
Breite
|
|---|---|---|---|
|
A-08-N-L
|
800 mm
|
A-15-N-2
|
1550 mm
|
|
A-08-N-R
|
800 mm
|
A-18-N-2
|
1800 mm
|
|
A-10-N-L
|
1050 mm
|
A-20-N-2
|
2050 mm
|
|
A-10-N-R
|
1050 mm
|
A-23-N-2
|
2300 mm
|
|
A-13-N-L
|
1300 mm
|
A-25-N-2
|
2550 mm
|
|
A-13-N-R
|
1300 mm
|
A-28-N-2
|
2800 mm
|
|
A-15-N-L
|
1550 mm
|
A-30-N-2
|
3050 mm
|
|
A-15-N-R
|
1550 mm
|
A-33-N-2
|
3300 mm
|
|
A-18-N-L
|
1800 mm
|
A-35-N-2
|
3550 mm
|
|
A-18-N-R
|
1800 mm
|
A-38-N-2
|
3800 mm
|
|
A-20-N-L
|
2050 mm
|
A-40-N-2
|
4050 mm
|
|
A-20-N-R
|
2050 mm
|
A-40-XL-2
|
4050 mm
|
|
A-20-XL-L
|
2050 mm
|
A-43-XL-2
|
4300 mm
|
|
A-20-XL-R
|
2050 mm
|
A-45-XL-2
|
4550 mm
|
|
A-23-XL-L
|
2300 mm
|
A-48-XL-2
|
4800 mm
|
|
A-23-XL-R
|
2300 mm
|
A-50-XL-2
|
5050 mm
|
|
A-25-XL-L
|
2550 mm
|
A-53-XL-2
|
5300 mm
|
|
A-25-XL-R
|
2550 mm
|
A-55-XL-2
|
5550 mm
|
|
A-28-XL-L
|
2800 mm
|
A-58-XL-2
|
5800 mm
|
|
A-28-XL-R
|
2800 mm
|
A-60-XL-2
|
6050 mm
|
|
A-30-XL-L
|
3050 mm
|
|
|
|
A-30-XL-R
|
3050 mm
|
|
|
