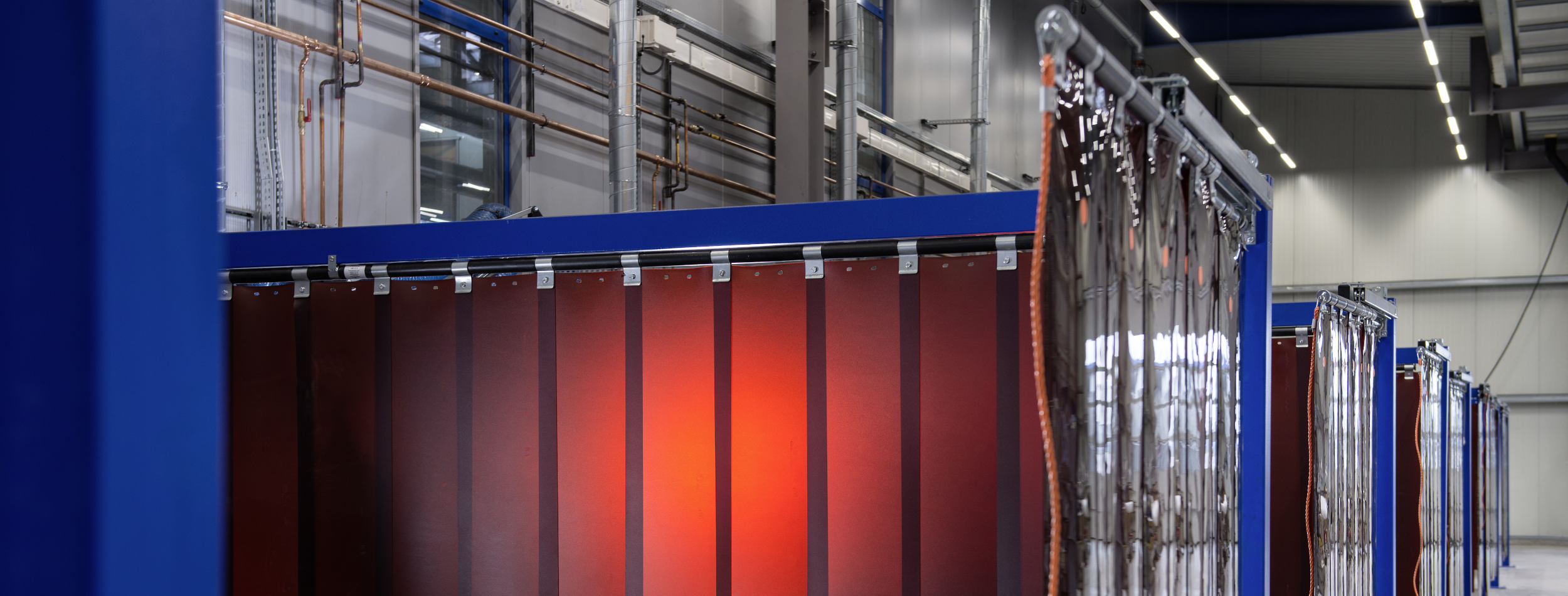

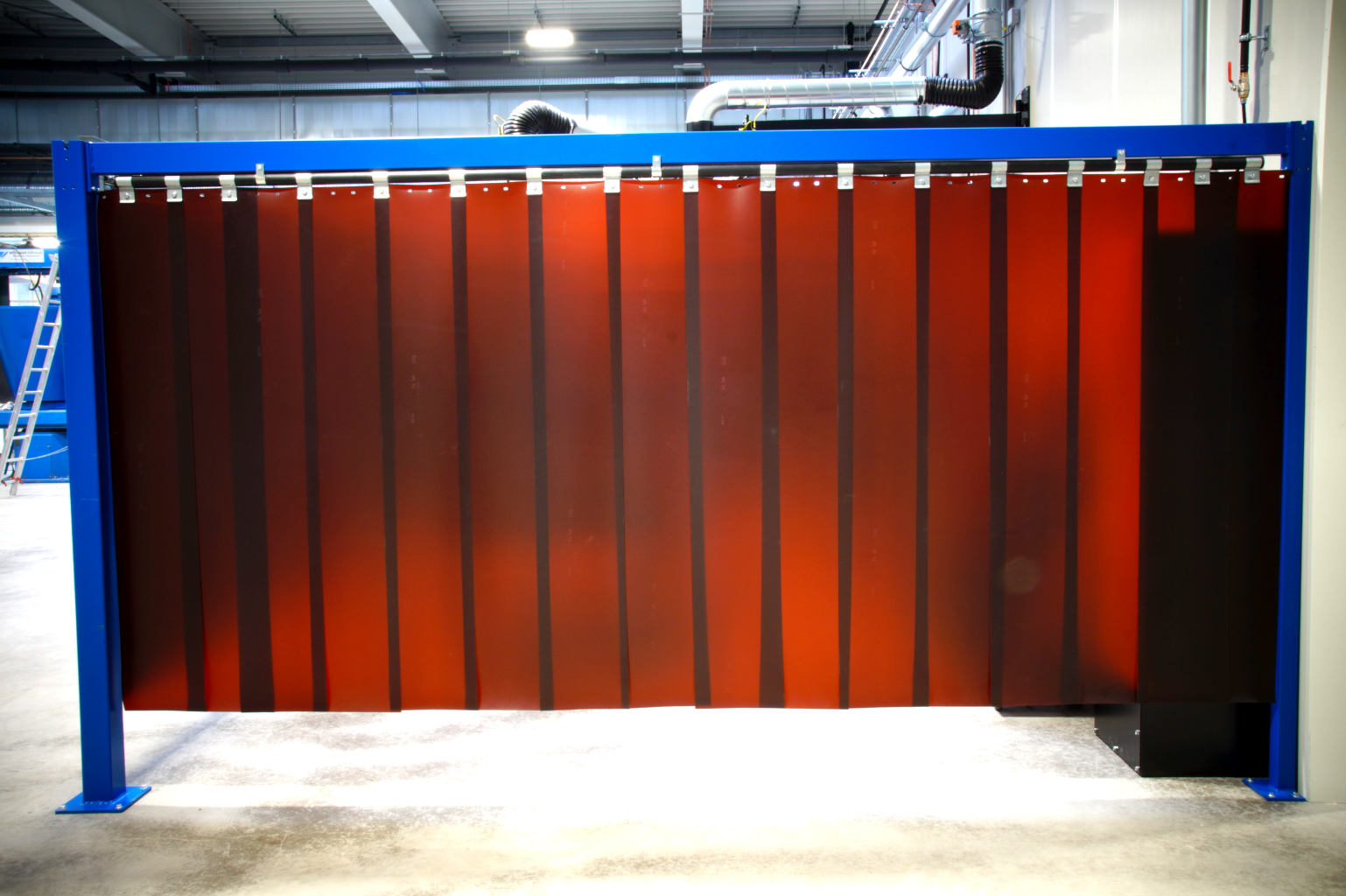

Feststehende Schweißvorhänge Typ TSKP40

Spannweiten bis 6.000 mm möglich (abhängig von Bauhöhe und Lamellenbehang)
Trägerkonstruktion 100 x 40 x 3 mm
Einfache Montage an Stützentyp AS/64 und AS/105
Befestigung mit Verschraubungen M14 und M8 an vorbereiteten Einfräßungen und Gewindebohrungen der Stützkonstruktion

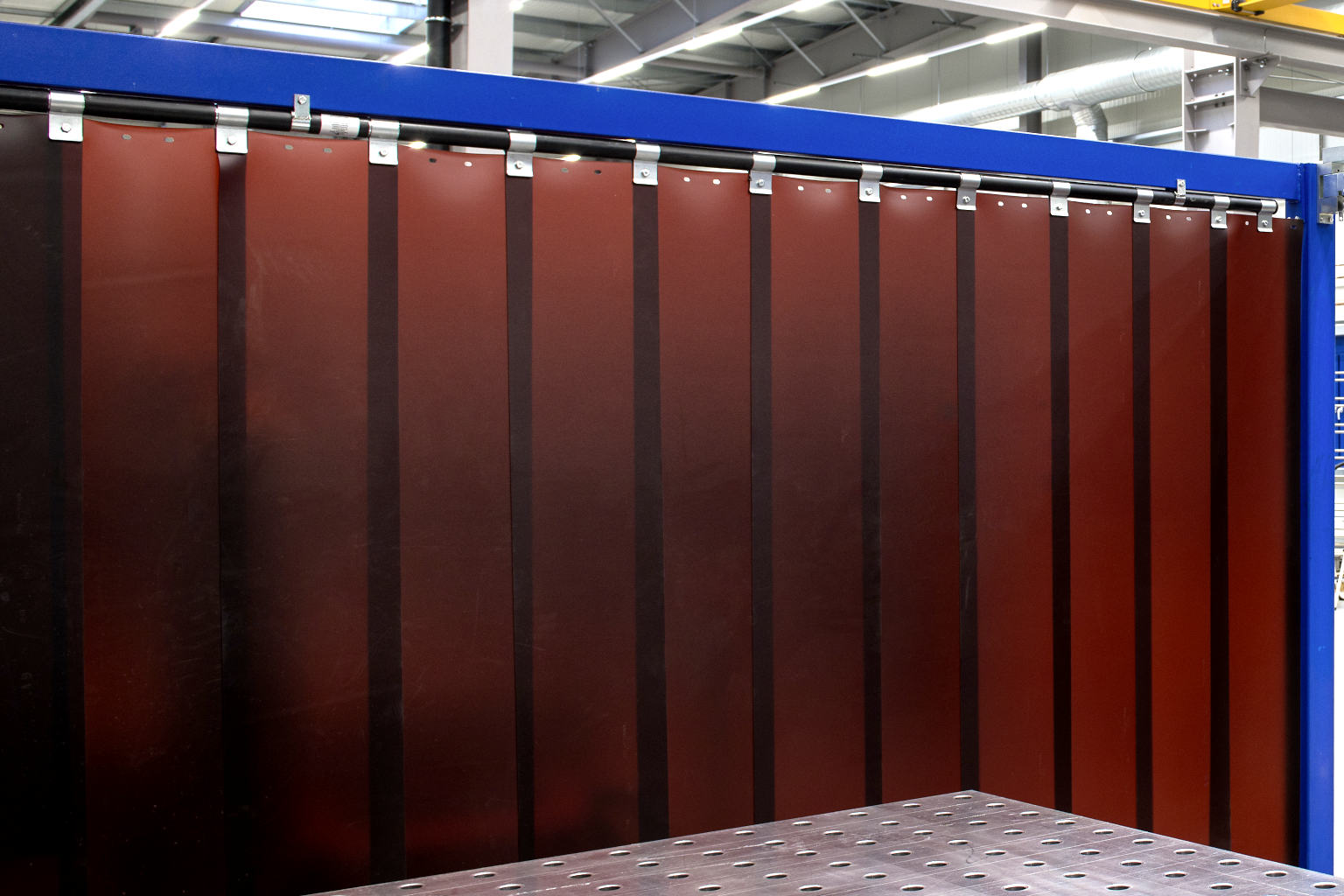

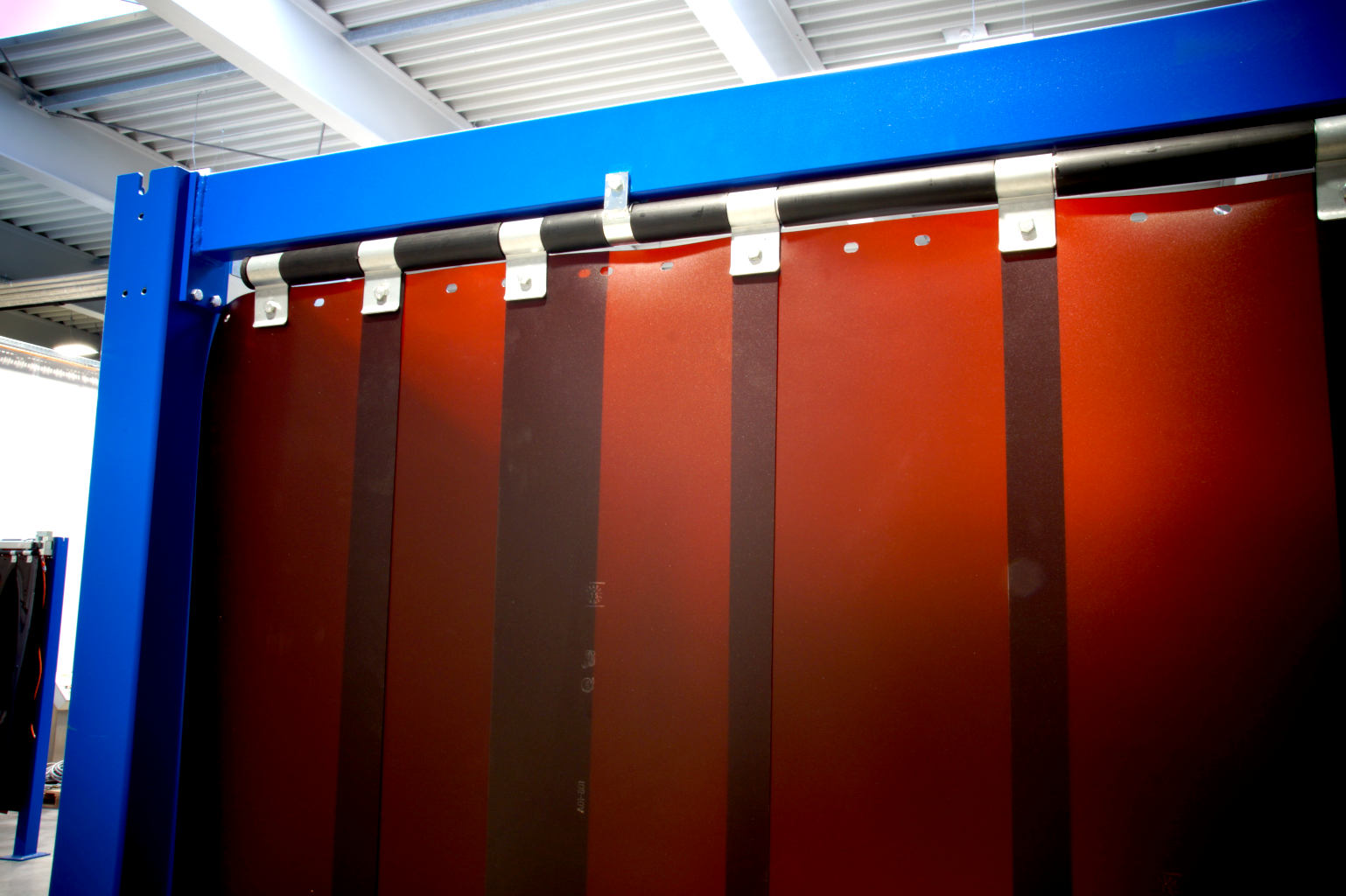

Scharnierwelle mit Metall-Pendelschalen zur Befestigung der Lamellen sowie Distanzbuchsen zur Sicherung der geometrischen Lage der Lamellen
Baugruppen komplett vormontiert zum Einbau
Alle Stahlteile verzinkt, bzw. pulverbeschichtet
Anbau von Versorgungsleitungen möglich
Kombinierbar im modularen Baukastensystem mit Schwenkarmen und verschiebbaren Schweißvorhängen

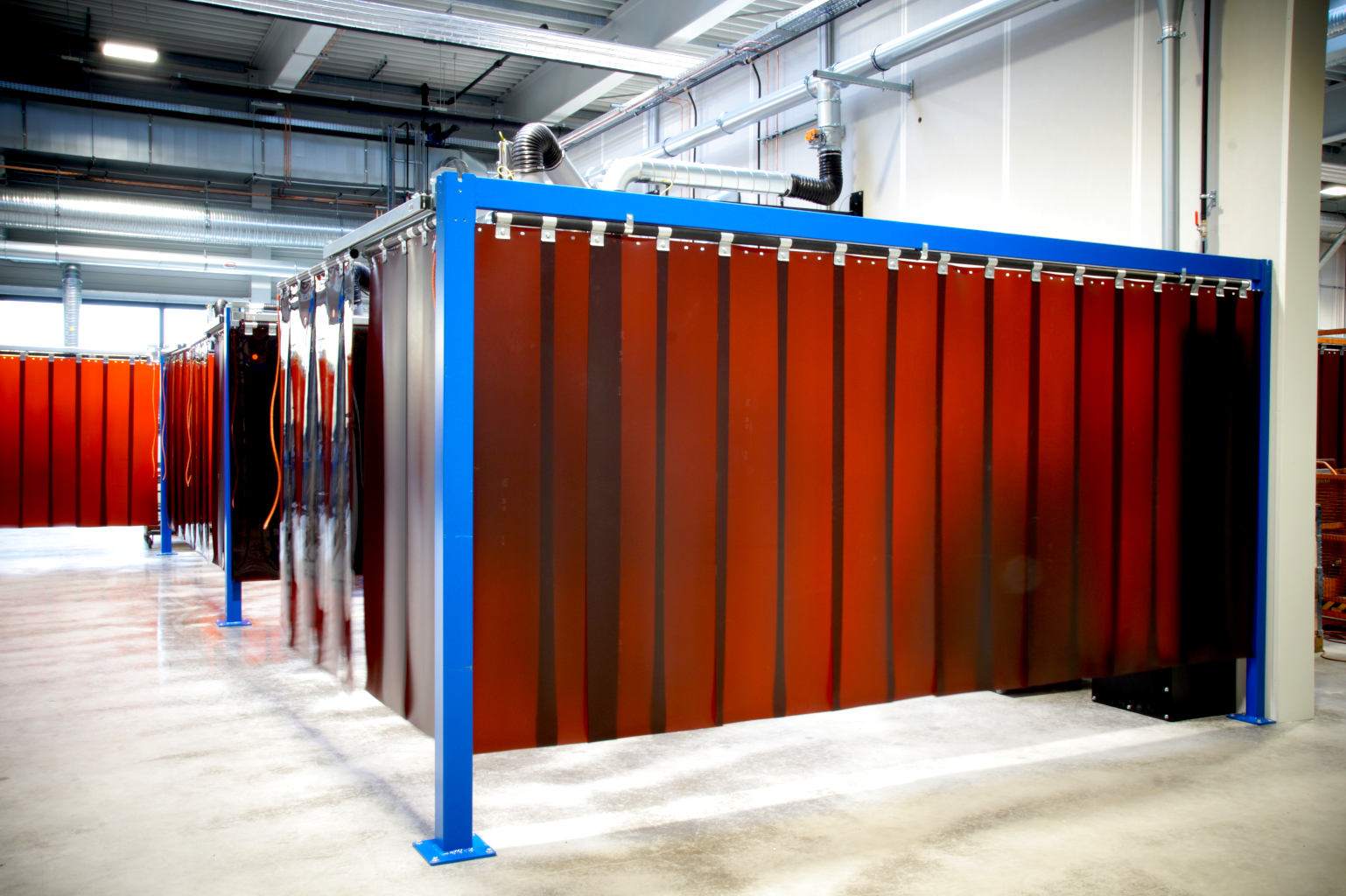

Individuelle Fertigungsbreiten möglich. Schweißerschutzkabinen können gemäß den Kundenbedürfnissen und Einbausituationen gestaltet werden.
Lamellen-Schweißschutz-Behang geprüft und zugelassen nach EN ISO 25980,
Oberfläche beidseitig mattiert bzw. glatt,
mit gerundeten Kanten, cadmium- und Silikonfrei,
Lamellen-Überlappung: 50 mm, Teil-Überlappung (33%)

Relevante Angaben für ein Angebot sind:

Fertigungs-Breiten (gerne als Layout oder Skizze)
Bauhöhe (Standard-Bauhöhen):
- 2.100 mm
- 2.200 mm
- 2.500 mm
- 3.000 mm
- (Sonderbauhöhen möglich)
Bodenfreiheit
- individuell wählbar
- (Standard für Schweißkabinen 100 – 500 mm)
Lamellen-Typ
- Schweißschutz-Lamellen SRT (rotbraun-transparent)
- Schweißschutz-Lamellen SRM (rotbraun-mattiert)
- Schweißschutz-Lamellen SGM (dunkelgrün-mattiert)
Lamellen-Abmessung
- 300 x 2 mm
- 300 x 3 mm
Befestigung
Soll die passende Stützkonstruktion mit angeboten werden?
