⇒ Schwenkarme Typ A

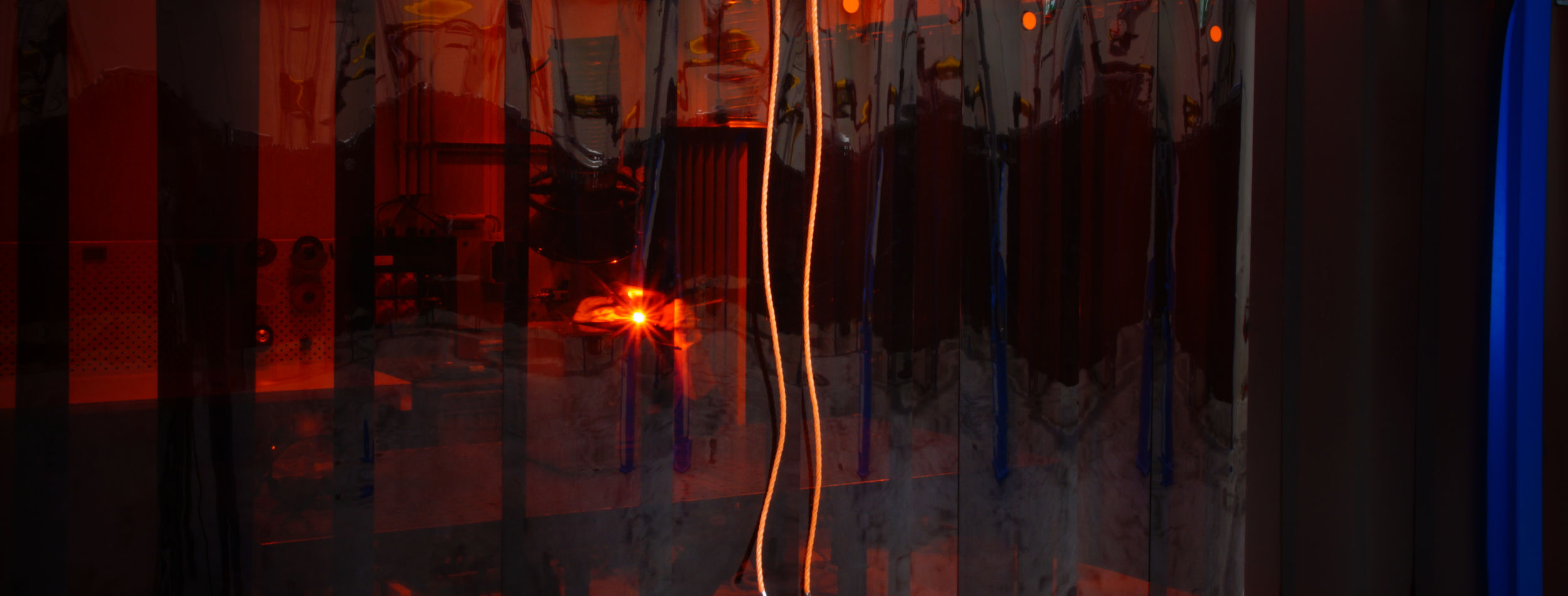

Schweißkabine: Schwenkarm Typ A
Die schwenkbaren Schweißvorhänge Typ A eignen sich in erster Linie für kleinere Öffnungen. Durch die Schwenkfunktion ist der ungehinderte Zugang zur Schweißkabine möglich.
| Funktion |
schwenkbar
(2 x 90° mit Arretierung in Mittelstellung) |
| Breite |
800 mm bis 3.050 mm (1-flügelig)
1.550 mm bis 6.050 mm (2-flügelig)
|
| Behang | Schweißschutz-Lamellen-Behang geprüft und zugelassen nach EN ISO 25980, Oberfläche beidseitig mattiert bzw. glatt, mit gerundeten Kanten, cadmium- und Silikonfrei, Lamellen-Überlappung: 50 mm, Teil-Überlappung (33%) |
| Mit Höheneinstellung zur horizontalen Ausrichtung | |
| Ausführung XL mit Vollmaterialverstärkung im oberen Bereich | |
| Schwenkachse mit Gleitführungsbuchsen für ein leichtgängiges Handling | |
| Lamellenaufhängung mittels Metall-Pendelschalen | |
| Baugruppen komplett vormontiert zum Einbau | |
| Alle Stahlteile verzinkt, bzw. pulverbeschichtet | |
| Anbau an Stützentyp AS 105 möglich oder mit Wandbefestigung bzw. Adapterplatte erhältlich | |
Relevante Angaben für ein Angebot sind:
- Fertigungs-Breiten (gerne als Layout, Skizze oder Typ-Bezeichnung)
- Bauhöhe (Standard-Bauhöhen)
- 2.100 mm
- 2.200 mm
- 2.240 mm
- 2.500 mm
- 3.000 mm
- (Sonderbauhöhen möglich)
- Bodenfreiheit
- individuell wählbar
- (Standard für Schweißkabinen 100 – 500 mm)
- Lamellen-Typ
- Schweißschutz-Lamellen SRT (rotbraun-transparent)
- Schweißschutz-Lamellen SRM (rotbraun-mattiert)
- Schweißschutz-Lamellen SGM (dunkelgrün-mattiert)
- Lamellen-Abmessung
- 300 x 2 mm
- 300 x 3 mm
- Befestigung
Soll die passende Stützkonstruktion mit angeboten werden?
|
Typ (1-flügelig)
|
Breite
|
Typ (2-flügelig)
|
Breite
|
|---|---|---|---|
|
A-08-N-L
|
800 mm
|
A-15-N-2
|
1550 mm
|
|
A-08-N-R
|
800 mm
|
A-18-N-2
|
1800 mm
|
|
A-10-N-L
|
1050 mm
|
A-20-N-2
|
2050 mm
|
|
A-10-N-R
|
1050 mm
|
A-23-N-2
|
2300 mm
|
|
A-13-N-L
|
1300 mm
|
A-25-N-2
|
2550 mm
|
|
A-13-N-R
|
1300 mm
|
A-28-N-2
|
2800 mm
|
|
A-15-N-L
|
1550 mm
|
A-30-N-2
|
3050 mm
|
|
A-15-N-R
|
1550 mm
|
A-33-N-2
|
3300 mm
|
|
A-18-N-L
|
1800 mm
|
A-35-N-2
|
3550 mm
|
|
A-18-N-R
|
1800 mm
|
A-38-N-2
|
3800 mm
|
|
A-20-N-L
|
2050 mm
|
A-40-N-2
|
4050 mm
|
|
A-20-N-R
|
2050 mm
|
A-40-XL-2
|
4050 mm
|
|
A-20-XL-L
|
2050 mm
|
A-43-XL-2
|
4300 mm
|
|
A-20-XL-R
|
2050 mm
|
A-45-XL-2
|
4550 mm
|
|
A-23-XL-L
|
2300 mm
|
A-48-XL-2
|
4800 mm
|
|
A-23-XL-R
|
2300 mm
|
A-50-XL-2
|
5050 mm
|
|
A-25-XL-L
|
2550 mm
|
A-53-XL-2
|
5300 mm
|
|
A-25-XL-R
|
2550 mm
|
A-55-XL-2
|
5550 mm
|
|
A-28-XL-L
|
2800 mm
|
A-58-XL-2
|
5800 mm
|
|
A-28-XL-R
|
2800 mm
|
A-60-XL-2
|
6050 mm
|
|
A-30-XL-L
|
3050 mm
|
|
|
|
A-30-XL-R
|
3050 mm
|
|
|
