⇒ Schwenkarme Typ AC

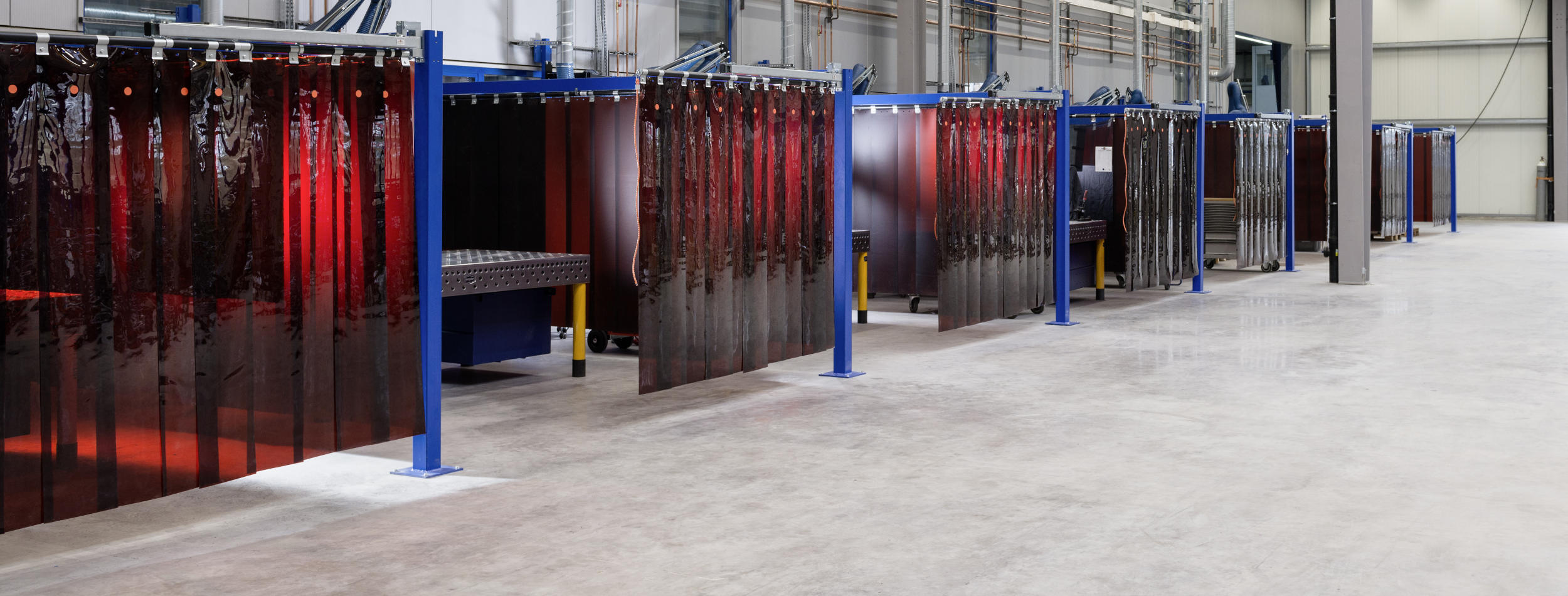

Schweißkabinen: Schwenkarme Typ AC

Schwenkarme mit Teleskopfunktion ermöglichen ein Einfaches und sicheres Be- und Entladen von Schweißkabinen per Hallenkran oder Gabelstapler.

In der Vergangenheit wurden Bauteile häufig über Schweißschutzvorhänge gehoben, was zu Arbeitsunfällen und hohem Zeitaufwand führte. Mit unseren teleskopierbaren und schwenkbaren Schweißschutzvorhängen kann die Bestückung ebenerdig erfolgen. Häufig reicht die Teleskopfunktion bereits aus, da mit dieser knapp die Hälfte der Front geöffnet werden kann. Wird die gesamte Öffnungsbreite des Kabineneingangs benötigt, können die Schwenkarme nach innen oder außen geschwenkt werden.

Durch die Teleskopfunktion der Schweißvorhänge ist der Schwenkradius kleiner, so dass die Schweißvorhänge weniger Fläche blockieren und nicht über den Schweißtisch gezogen werden müssen. Außerdem werden Anfahrschäden bei der Bestückung vermieden, da die Kabineneingänge keine Querverstrebungen benötigen.

Funktion

schwenkbar
(2 x 90° mit Arretierung in Mittelstellung)

teleskopierbar
(Teleskopfunktion mit Arretierung in Endlagen)

Breite

1.540 mm bis 3.540 mm (1-flügelig)

3.040 mm bis 7.030 mm (2-flügelig)

Behang Schweißschutz-Lamellen-Behang geprüft und zugelassen nach
EN ISO 25980,
Oberfläche beidseitig mattiert bzw. glatt,
mit gerundeten Kanten, cadmium- und Silikonfrei,
Lamellen-Überlappung: 50 mm, Teil-Überlappung (33%)
Mit Höheneinstellung zur horizontalen Ausrichtung
XL-Vollmaterialverstärkung im oberen Bereich
Stahllaufrollen Ø 45 mm, kugelgelagert sowie öl- und staubdicht gekapselt (wartungsfrei)
Schwenkachse mit Gleitführungsbuchsen für ein leichtgängiges Handling
Lamellenaufhängung mittels Metall-Pendelschalen
Baugruppen komplett vormontiert zum Einbau
Alle Stahlteile verzinkt, bzw. pulverbeschichtet
Anbau an Stützentyp AS 105 möglich oder mit Wandbefestigung bzw. Adapterplatte erhältlich



1-flügelig

Typ (1-flügelig) Breite (B) maximal Feststehender Bereich (C) Teleskopbereich (D)
AC-15-N-L 1540 mm 1070 mm 470 mm
AC-15-N-R 1540 mm 1070 mm 470 mm
AC-18-N-L 1790 mm 1070 mm 720 mm
AC-18-N-R 1790 mm 1070 mm 720 mm
AC-20-N-L 2040 mm 1320 mm 720 mm
AC-20-N-R 2040 mm 1320 mm 720 mm
AC-20-XL-L 2040 mm 1320 mm 720 mm
AC-20-XL-R 2040 mm 1320 mm 720 mm
AC-23-XL-L 2290 mm 1320 mm 970 mm
AC-23-XL-R 2290 mm 1320 mm 970 mm
AC-25-XL-L 2540 mm 1570 mm 970 mm
AC-25-XL-R 2540 mm 1570 mm 970 mm
AC-28-XL-L 2790 mm 1570 mm 1120 mm
AC-28-XL-R 2790 mm 1570 mm 1120 mm
AC-30-XL-L 3040 mm 1570 mm 1470 mm
AC-30-XL-R 3040 mm 1570 mm 1470 mm
AC-33-XL-L 3290 mm 1820 mm 1470 mm
AC-33-XL-R 3290 mm 1820 mm 1470 mm
AC-35-XL-L 3540 mm 1820 mm 1720 mm
AC-35-XL-R 3540 mm 1820 mm 1720 mm

2-flügelig

Typ (2-flügelig) Breite (B) maximal Feststehender Bereich (C) Teleskopbereich (D)
AC-30-N-2 3030 mm 1070 + 1070 mm 890 mm
AC-33-N-2 3280 mm 1070 + 1070 mm 1140 mm
AC-35-N-2 3530 mm 1070 + 1070 mm 1390 mm
AC-38-N-2 3780 mm 1320 + 1070 mm 1390 mm
AC-40-N-2 4030 mm 1320 + 1320 mm 1390 mm
AC-40-XL-2 4030 mm 1320 + 1320 mm 1390 mm
AC-43-XL-2 4280 mm 1320 + 1320 mm 1640 mm
AC-45-XL-2 4530 mm 1320 + 1320 mm 1890 mm
AC-48-XL-2 4780 mm 1570 + 1320 mm 1890 mm
AC-50-XL-2 5030 mm 1570 + 1570 mm 1890 mm
AC-53-XL-2 5280 mm 1570 + 1570 mm 2140 mm
AC-55-XL-2 5530 mm 1570 + 1570 mm 2390 mm
AC-58-XL-2 5780 mm 1570 + 1570 mm 2640 mm
AC-60-XL-2 6030 mm 1570 + 1570 mm 2890 mm
AC-63-XL-2 6280 mm 1820 + 1570 mm 2890 mm
AC-65-XL-2 6530 mm 1820 + 1820 mm 2890 mm
AC-68-XL-2 6780 mm 1820 + 1820 mm 3140 mm
AC-70-XL-2 7030 mm 1820 + 1820 mm 3390 mm



Relevante Angaben für ein Angebot sind:

  • Fertigungs-Breiten (gerne als Layout, Skizze oder Typ-Bezeichnung)
  • Bauhöhe (Standard-Bauhöhen)
    • 2.100 mm
    • 2.200 mm
    • 2.240 mm
    • 2.500 mm
    • 3.000 mm
    • (Sonderbauhöhen möglich)
  • Bodenfreiheit
    • individuell wählbar
    • (Standard für Schweißkabinen 100 – 500 mm)
  • Lamellen-Typ
    • Schweißschutz-Lamellen SRT (rotbraun-transparent)
    • Schweißschutz-Lamellen SRM (rotbraun-mattiert)
    • Schweißschutz-Lamellen SGM (dunkelgrün-mattiert)
  • Lamellen-Abmessung
    • 300 x 2 mm
    • 300 x 3 mm
  • Befestigung
    Soll die passende Stützkonstruktion mit angeboten werden?
